Demystifying Technology LCD: Dari Prinsip Kerja ke Amalan Aplikasi

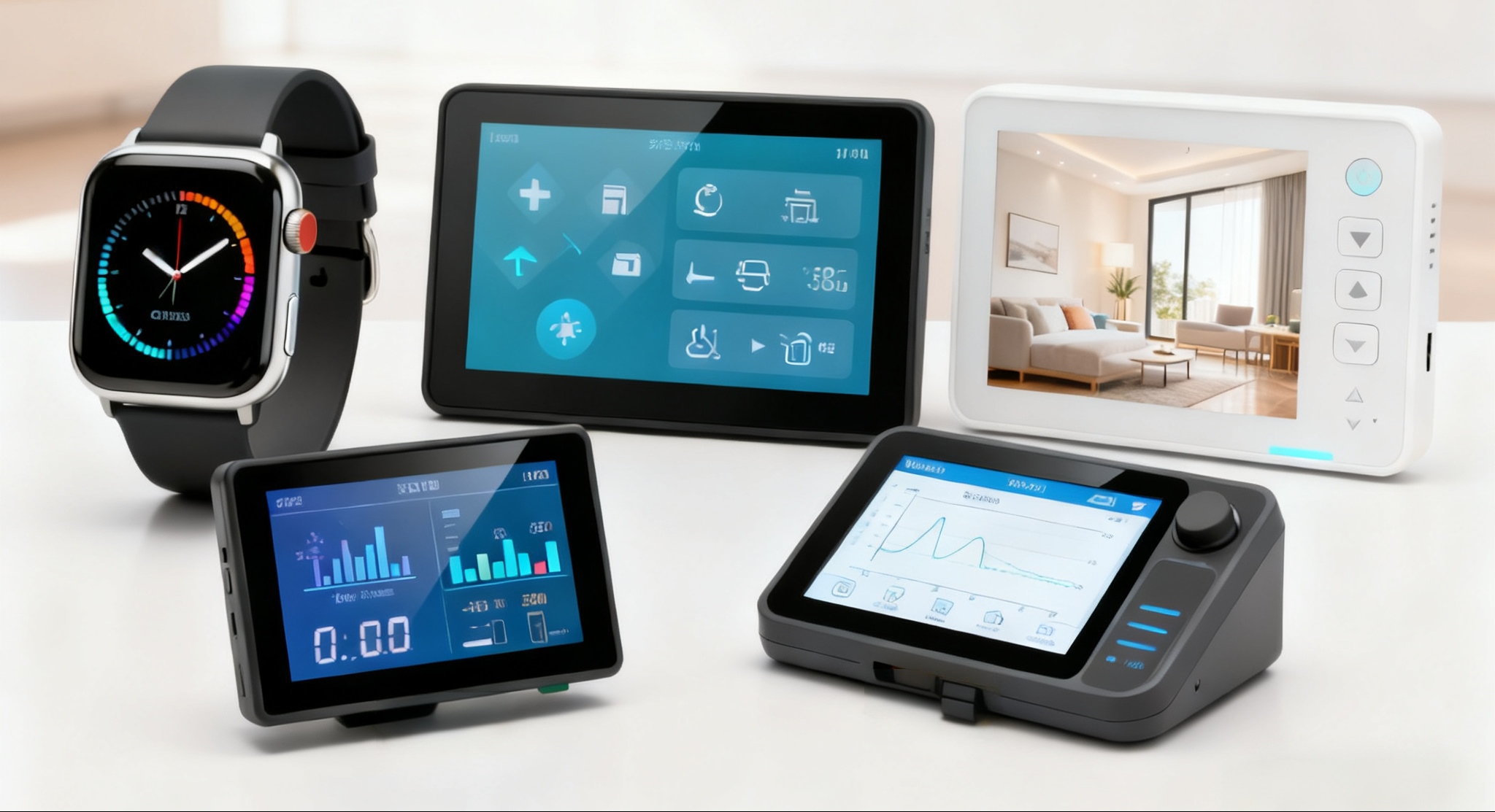

  Dalam peranti elektronik moden, skrin paparan kristal cecair (LCD) berfungsi sebagai komponen teras interaksi manusia-komputer, dan prestasinya secara langsung memberi kesan kepada pengalaman pengguna. Memahami prinsip kerja dan ciri -ciri LCD adalah penting untuk memilih modul LCD yang betul.

Prinsip Paparan LCD: Kawalan tepat cahaya dan elektrik

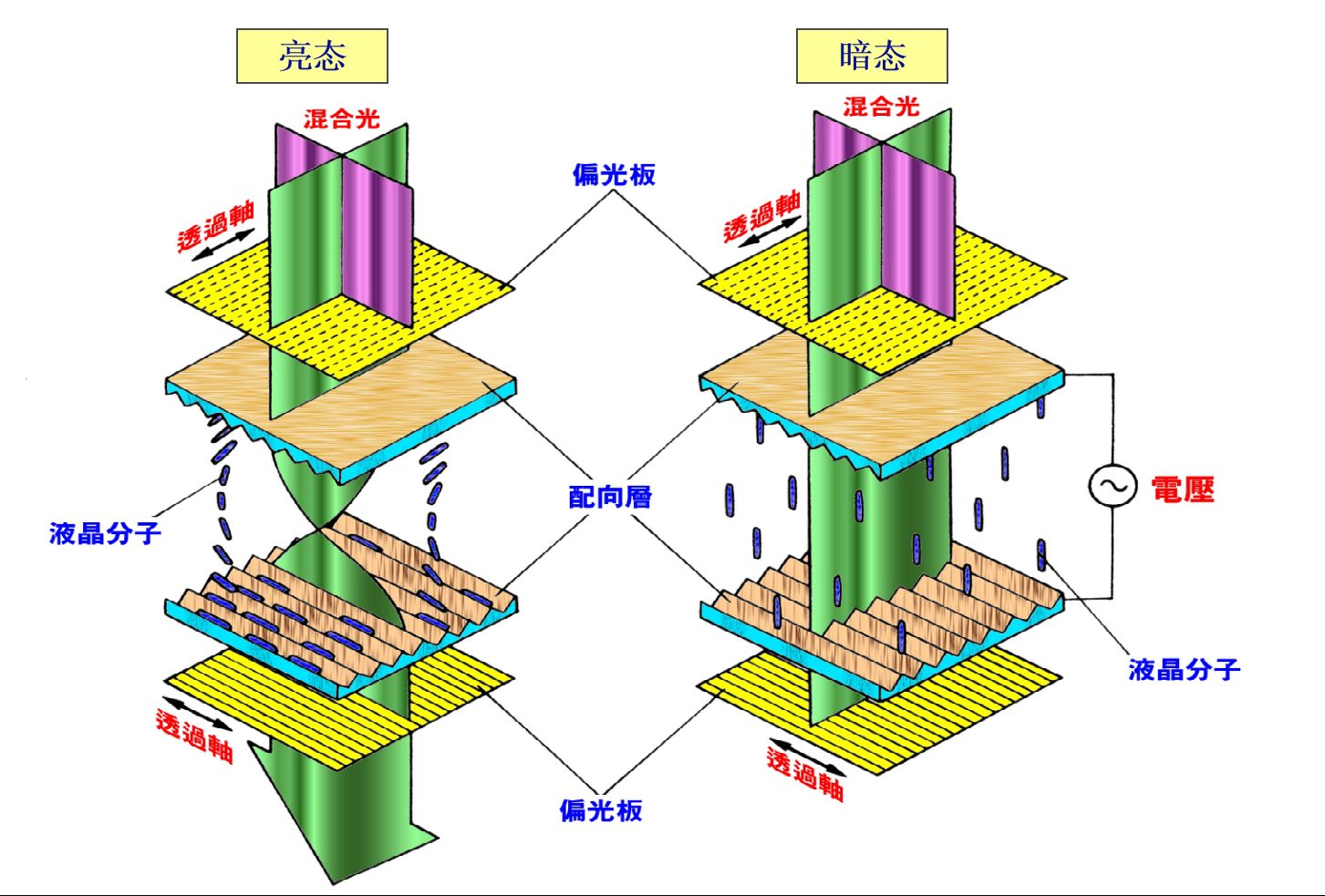

  Inti LCD terletak tepat mengawal sama ada cahaya melewati menggunakan medan elektrik. Struktur terasnya termasuk polarizer, lapisan penjajaran, dan molekul kristal cecair.

  Dalam keadaan terang (keadaan bukan paparan), molekul kristal cecair mengekalkan susunan terputus 90 darjah biasa. Cahaya insiden menjadi terpolarisasi selepas melalui paksi penghantaran polarizer depan. Oleh kerana cahaya terpolarisasi ini melalui lapisan kristal cecair, arah polarisasinya berputar 90 darjah bersama -sama dengan struktur sentuhan molekul, menjajarkan dengan paksi optik polarizer belakang dan menghantar melalui untuk membentuk keadaan terang.

  Dalam keadaan gelap (keadaan paparan), molekul kristal cecair di kawasan di mana medan elektrik digunakan mengubah penjajaran mereka dan kehilangan keupayaan berputar-putar mereka. Cahaya terpolarisasi yang dipancarkan dari polarizer depan tidak dapat mengubah arah dan disekat kerana arah polarisasinya berserenjang dengan polarizer belakang, menyebabkan kawasan ini kelihatan hitam.

  Mekanisme tindak balas fotoelektrik jenis paparan positif TN jenis membolehkan grafik kompleks dipaparkan dengan tepat mengawal voltan setiap piksel.

Kunci Permohonan: Amalan Kejuruteraan Untuk Memastikan Paparan Stabil

Dalam aplikasi praktikal, beberapa faktor utama secara langsung mempengaruhi prestasi dan jangka hayat skrin LCD:

Reka bentuk tepat kekerapan memandu sangat kritikal. Skrin LCD moden kebanyakannya menggunakan pemanduan dinamik multiplex. Kekerapan voltan AC yang digunakan untuk elektrod LCD perlu dikawal ketat dalam julat 32-100Hz. Kekerapan yang berlebihan tinggi menghalang kapasitor kristal cecair daripada mengecas dan melepaskan ketepuan, meningkatkan penggunaan kuasa memandu; Kekerapan yang berlebihan menyebabkan kelipan paparan yang ketara. Reka bentuk modul LCD yang sangat baik mesti mengoptimumkan parameter ini berdasarkan kawasan paparan dan aplikasi khusus.

Perlindungan elektrostatik adalah sama pentingnya. Dalam keadaan yang tidak beroperasi, IC memandu harus mengekalkan laluan pelepasan untuk mencegah pengumpulan elektrostatik jangka panjang daripada mempengaruhi jangka hayat peranti. Pada masa yang sama, ia mesti memastikan bahawa litar memandu sepenuhnya menghilangkan komponen DC, kerana mana -mana sisa DC akan memendekkan kehidupan skrin LCD dengan ketara.

Mengenai penyesuaian alam sekitar, walaupun pengeluar menambah penstabil kepada bahan -bahan, masih disyorkan untuk mengelakkan pendedahan cahaya matahari langsung yang berpanjangan untuk memperluaskan hayat perkhidmatan peranti paparan.

Nilai pembuatan profesional

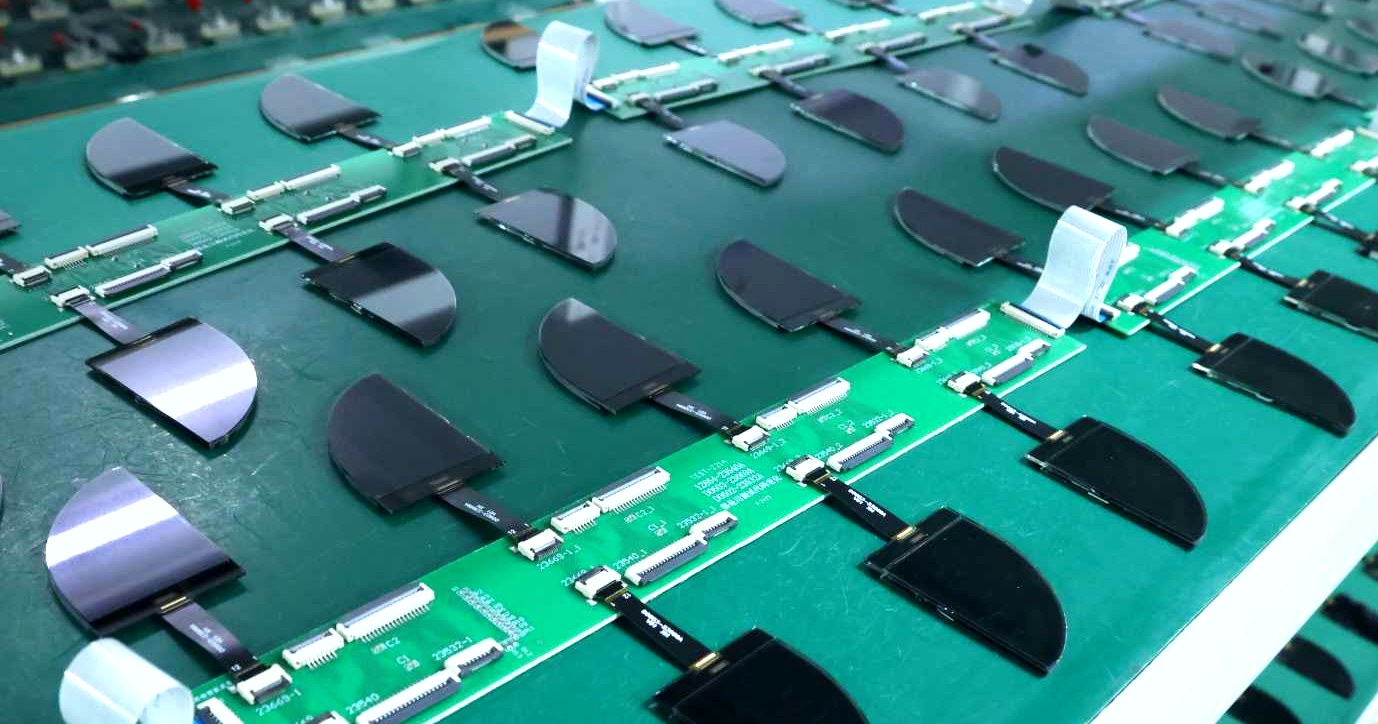

  Sebagai komponen teras teknologi paparan, prestasi skrin LCD bergantung kepada keupayaan teknikal dan kejuruteraan pengeluar. Pengilang paparan LCD profesional boleh menyediakan pelanggan dengan perkhidmatan skrin LCD tersuai yang mendalam, dari pengoptimuman parameter memandu ke penyesuaian penyesuaian alam sekitar, memastikan setiap modul LCD melakukan optimum dalam aplikasi tertentu.

Mengenai CNK

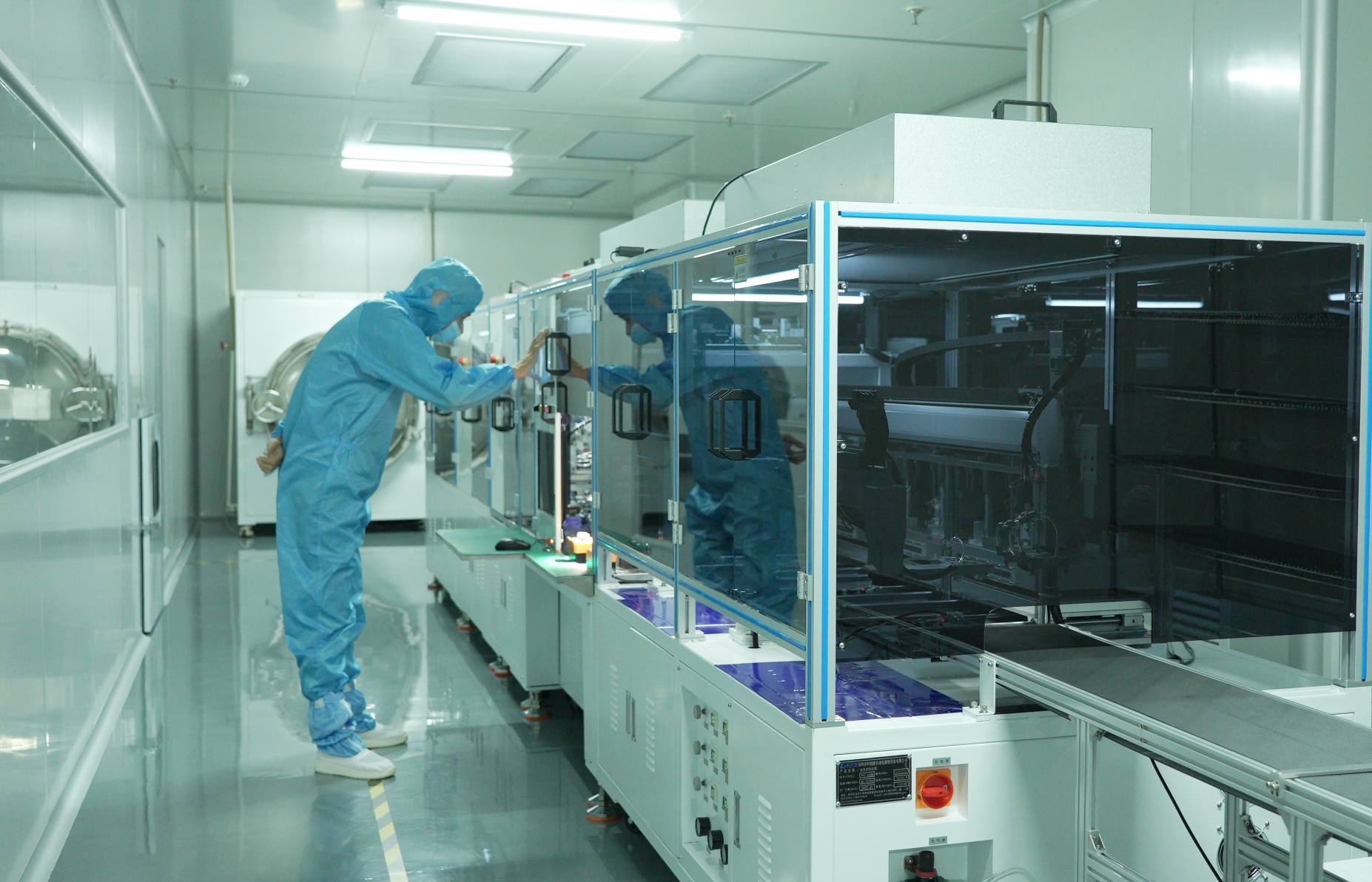

  Ditubuhkan di Shenzhen pada tahun 2010, CNK Electronics (CNK secara ringkas) memperluaskan kilang terkemuka di dunia di Longyan, Fujian pada tahun 2019. Ia adalah perusahaan khusus dan inovatif yang mengkhususkan diri dalam reka bentuk, pembangunan, pengeluaran dan jualan produk paparan. CNK menyediakan pelanggan dengan pelbagai modul, penyelesaian, dan perkhidmatan paparan bersaiz kecil dan sederhana dengan kualiti yang sangat baik di seluruh dunia. Berorientasikan teknologi dan berkualiti tinggi, CNK terus membangun pembangunan, berfungsi untuk menawarkan perkhidmatan yang lebih baik dan stabil.
