Teknologi teras LCD menyahkod: Dari struktur asas ke penyelesaian yang disesuaikan

  Dalam era transformasi pintar dan digital hari ini, skrin LCD berfungsi sebagai komponen teras interaksi mesin manusia, digunakan secara meluas dalam kawalan perindustrian, peralatan perubatan, elektronik pengguna, dan bidang lain. Artikel ini akan membawa anda jauh ke dalam meneroka struktur asas, bahan utama, dan ciri -ciri teknikal LCD, sambil menunjukkan bagaimana skrin LCD yang disesuaikan dapat memenuhi keperluan aplikasi yang pelbagai.

I. Struktur asas paparan LCD

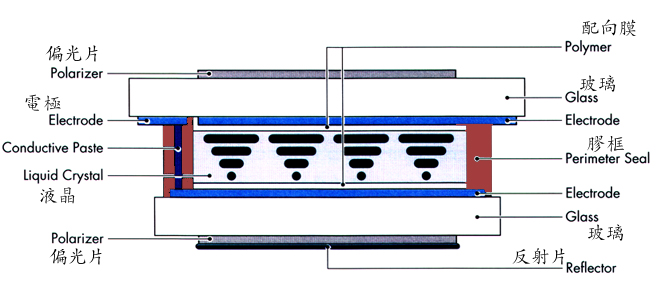

  Struktur teras LCD terdiri daripada pelbagai bahan berlapis yang tepat, termasuk polarizer, elektrod, tampalan konduktif, kristal cecair, filem penjajaran, substrat kaca, meterai perimeter, dan reflektor. Setiap lapisan bahan berfungsi dengan fungsi yang unik:

I. Struktur asas paparan LCD mengawal arah polarisasi cahaya;

ElektrodMemacu molekul kristal cecair untuk berputar dengan menggunakan voltan;

Kristal cecairbertindak sebagai medium tindak balas elektro-optik, kunci kepada paparan imej;

Substrat kacaBukan sahaja memberikan sokongan tetapi juga membawa lapisan konduktif ITO.

 Struktur pelbagai lapisan ini memastikan bahawa LCD mencapai paparan kontras yang tinggi dan stabil dengan penggunaan kuasa yang rendah, meletakkan asas yang kukuh untuk pelbagai modul LCD.

Ii. Perbezaan Bahan dalam Memaparkan LCD TN, HTN, dan STN

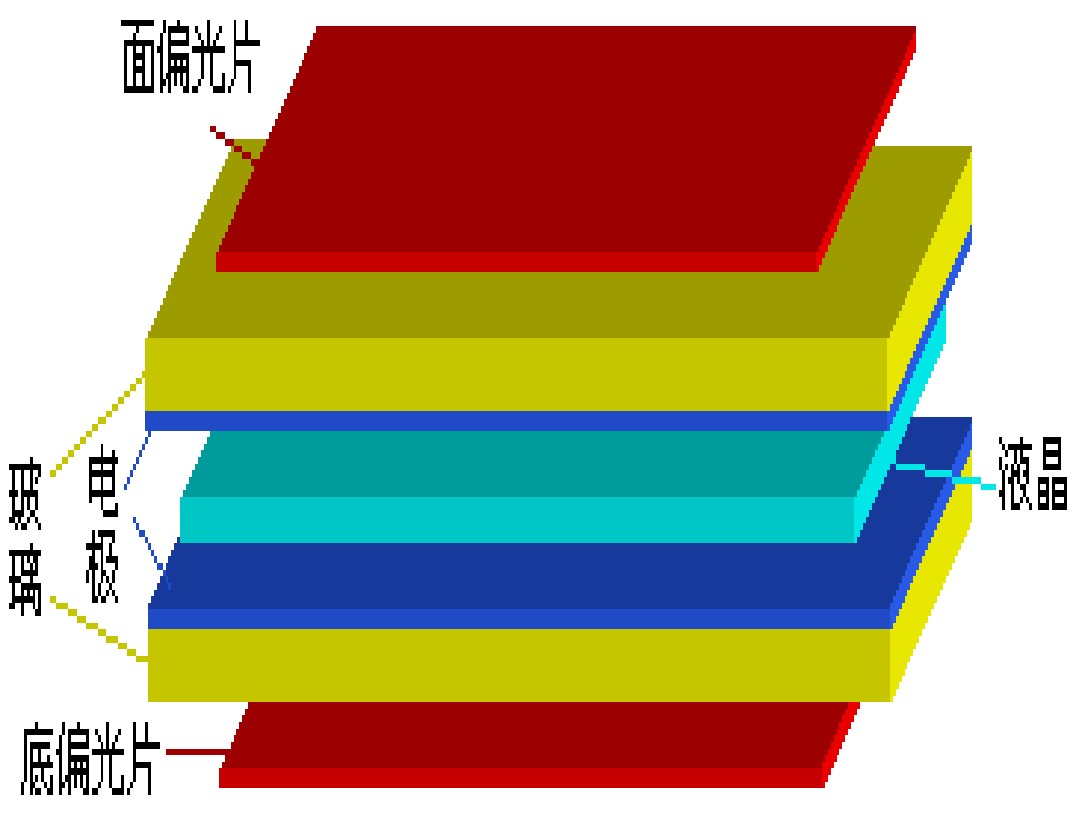

  Berdasarkan susunan molekul kristal cecair yang berbeza, LCD boleh dikategorikan ke dalam jenis TN, HTN, dan STN. Bahan teras mereka termasuk polarizer atas, kaca, elektrod, kristal cecair, dan polarizer bawah. Sebagai contoh, STN memaparkan dengan ketara meningkatkan sudut tontonan dan kontras dengan mengoptimumkan sudut sentuhan molekul kristal cecair, menjadikannya sesuai untuk senario paparan kandungan maklumat tinggi. Pengilang paparan LCD profesional memastikan kelajuan tindak balas yang optimum, sudut melihat, dan kebolehpercayaan untuk setiap skrin LCD dengan menyesuaikan kombinasi bahan secara fleksibel.

Iii. Bahan Utama: Kaca dan Polarizer Ito

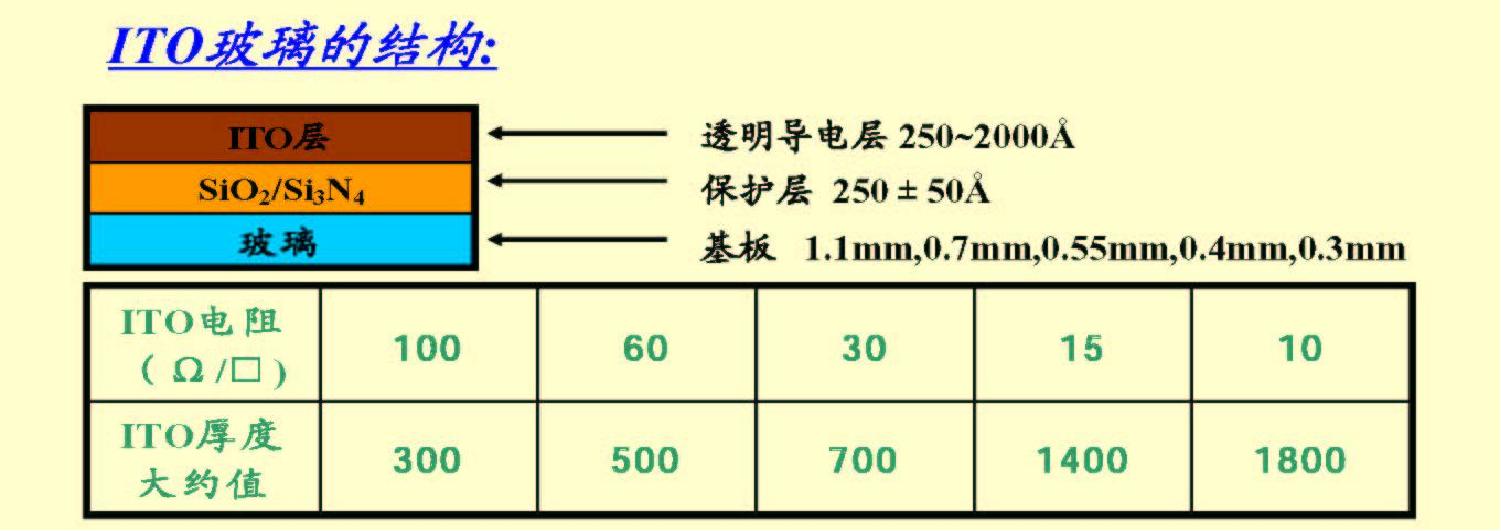

Ia kaca:Oleh kerana substrat konduktif telus untuk LCD, ketebalan lapisan ITO secara langsung berkaitan dengan nilai rintangannya. Sebagai contoh, apabila rintangan ITO adalah 10Ω, ketebalan boleh mencapai 1800å. Di samping itu, lapisan perlindungan SiO2 atau Si3n4 berkesan menghalang penembusan ion, memperluaskan hayat perkhidmatan modul LCD. Penggunaan substrat kaca borosilicate memenuhi keperluan paparan ultra-tip dan tinggi dengan meningkatkan transmisi dan kekerasan cahaya.

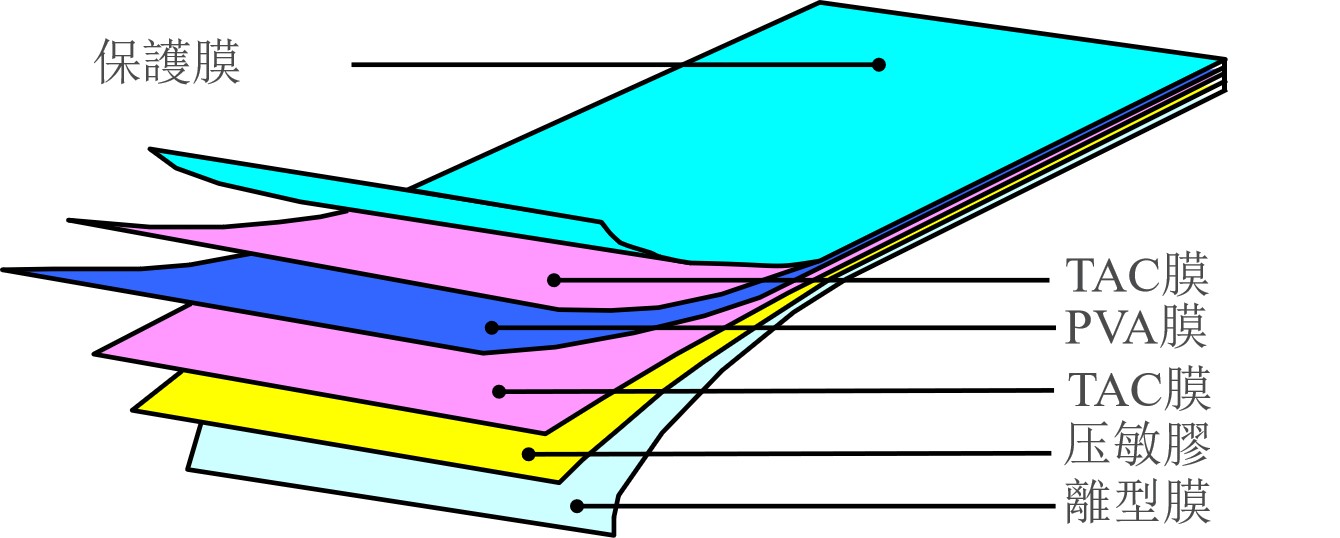

Polarizers:Struktur mereka termasuk filem pelindung, filem TAC, filem PVA, pelekat sensitif tekanan, dan filem pelepasan. Ketahanan polarizer secara langsung mempengaruhi kebolehpercayaan LCD. Industri ini menawarkan pelbagai pilihan penarafan ketahanan:

Gred standard: Rintangan haba kering 70 ° C × 500hr, haba lembap 40 ℃, 90%RH, 500H

Gred ketahanan yang tinggi: Rintangan haba kering 90 ° C × 500hr, haba lembap 80 ℃, 90%RH, 500H

 Kelebihan material ini membolehkan skrin LCD yang disesuaikan untuk beroperasi dengan stabil walaupun dalam persekitaran yang melampau, sesuai untuk aplikasi seperti kawalan perindustrian dan peralatan luaran.

Iv. DisesuaikanPenyelesaian:Memenuhi keperluan permohonan yang pelbagai

  Dengan menyesuaikan rintangan kaca Ito, ketahanan polarizer, dan jenis kristal cecair, skrin LCD yang disesuaikan sepenuhnya dan modul LCD boleh disediakanpelanggan.Sama ada modul TFT resolusi tinggi atau penyelesaian OLED berkuasa rendah, pemadanan yang tepat dapat dicapai untuk membantu pelanggan meningkatkan daya saing produk.

Kesimpulan

  Teknologi LCD terus memacu inovasi dalam industri paparan dengan ciri -ciri yang matang, stabil, dan disesuaikan. Sebagai pengeluar paparan LCD profesional, CNK Electronics sangat memahami struktur dan proses bahan, komited untuk menyediakan pelanggan global dengan modul LCD berkualiti tinggi dan skrin LCD yang disesuaikan. Jika anda mencari penyelesaian paparan yang boleh dipercayai, sila hubungi kami - marilah kita membuat pengalaman paparan yang sangat baik untuk anda dengan kepakaran profesional kami!
