Seni Paparan Precision: Menyahkod Parameter Teknikal Teras LCD Skrin

Dalam era perkembangan peranti pintar pesat hari ini, skrin LCD berfungsi sebagai antara muka teras untuk interaksi manusia-komputer, dan prestasinya secara langsung menentukan kualiti pengalaman pengguna. Sama ada dalam elektronik pengguna atau kawalan perindustrian, tuntutan prestasi paparan semakin ketat. Sebagai pengeluar paparan LCD profesional, kami sangat memahami bahawa pemahaman menyeluruh teknologi LCD adalah asas untuk membuat pilihan dan reka bentuk yang betul. Artikel ini secara sistematik akan menganalisis penunjuk teknikal utama yang menentukan kualiti modul LCD.

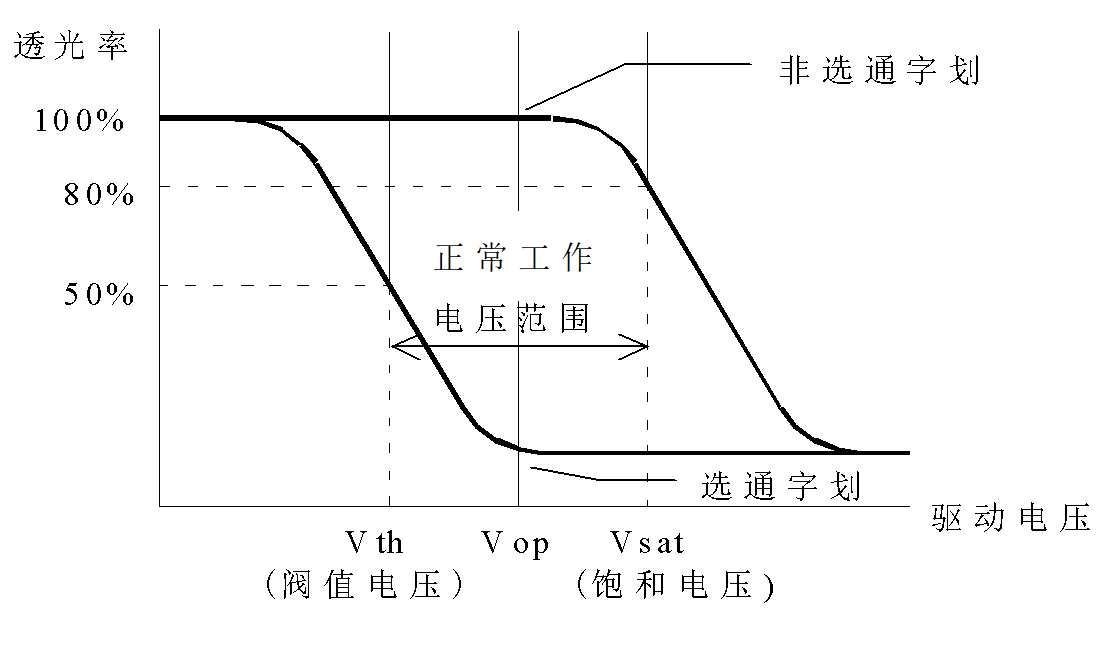

1. Ciri tindak balas elektro-optik: asas fizikal kawalan paparan

Ciri tindak balas elektro-optik adalah teras fizikal teknologi paparan kristal cecair. Ia tepat menerangkan hubungan fungsi antara transmisi skrin LCD dan voltan memandu yang digunakan. Kurva ciri bukan linear ini adalah asas untuk mencapai tahap skala kelabu dan paparan imej. Sambutan elektro-optik yang dioptimumkan bermakna voltan memandu yang lebih rendah, nisbah kontras yang lebih tinggi, dan pembiakan warna yang lebih tepat-ia adalah titik permulaan untuk semua reka bentuk paparan mewah.

2. Nisbah kontras: elemen utama kejelasan visual

Nisbah kontras, yang ditakrifkan sebagai nisbah luminance antara keadaan (aktif) dan keadaan off (tidak aktif), adalah parameter utama untuk menilai ketajaman imej dan kedalaman. Biasanya, apabila nisbah kontras melebihi 5: 1, mata manusia melihat imej yang jelas. Walau bagaimanapun, nisbah kontras LCD adalah pemboleh ubah dinamik; Ia sangat bergantung pada sudut tontonan dan cahaya ambien, yang membawa kepada ciri -ciri sudut metrik utama seterusnya.

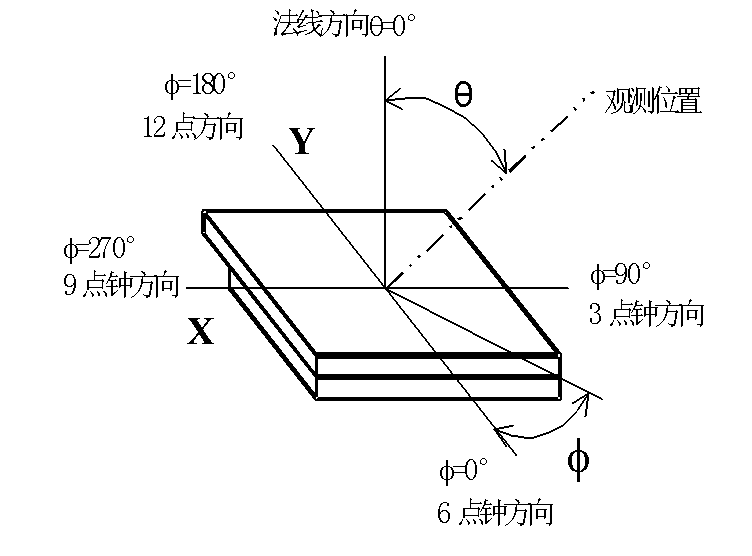

3. Melihat sudut sudut: sinergi tepat penjajaran molekul dan optik

Julat sudut tontonan adalah penunjuk komprehensif yang menilai keupayaan modul LCD untuk mengekalkan kualiti paparan apabila dilihat di luar paksi. Ia bukan nilai tetap tetapi ditakrifkan oleh sudut kon spatial di mana nisbah kontras merosot ke had yang lebih rendah yang boleh diterima (mis., 5: 1). Intinya terletak pada interaksi kompleks antara orientasi molekul kristal cecair dan keadaan polarisasi cahaya kejadian.

Mod menentukan sempadan:

Mod menentukan sempadan:Mod kristal cecair yang berbeza (TN, HTN, STN) adalah reka bentuk asas penjajaran molekul dan sudut sentuhan. Mod TN mempunyai sudut tontonan sempit, manakala mod STN, melalui sudut twist yang tinggi 180 ° -270 °, mencapai lengkung elektro-optik yang lebih curam dan sudut tontonan yang lebih luas. Sebagai contoh, mod positif STN dapat mengekalkan penglihatan yang sangat baik di seluruh julat hemisfera, sebab utama kelazimannya dalam instrumen perindustrian dan paparan awam.

Kekangan garis pemandu (multiplexing):Dalam skrin LCD menggunakan pemanduan multiplexed, kerana bilangan garisan pemandu (garisan COM) meningkat, nisbah voltan berkesan yang digunakan untuk piksel merosot. Ini bukan ideal elektrik secara langsung membawa kepada pengecutan dalam melihat prestasi sudut. Oleh itu, untuk skrin segmen watak resolusi tinggi, sudut tontonan sering menjadi perdagangan utama dengan skim memandu.

Untuk aplikasi dengan keperluan sudut tontonan tetap, skrin LCD yang disesuaikan menawarkan penyelesaian optimum. Pengilang paparan LCD profesional boleh "mengarahkan" sudut tontonan yang optimum ke arah kawasan pemerhatian sasaran dengan menyesuaikan parameter seperti arah lapisan penjajaran dan mengoptimumkan jurang sel dan produk birefringence (ΔN · D), dengan itu memaksimumkan penggunaan sumber paparan.

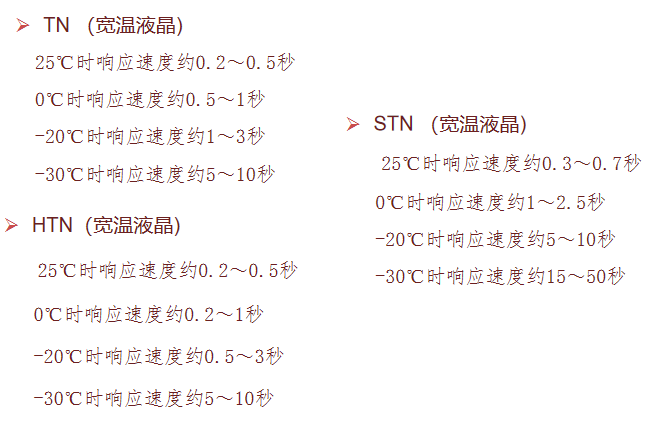

4. Kelajuan tindak balas: Ketergantungan suhu tindak balas dinamik

Kelajuan tindak balas, termasuk masa kenaikan (TR) dan masa jatuh (TF), mengukur seberapa cepat skrin LCD bertindak balas terhadap isyarat. Ciri -ciri rheologi kristal cecair menentukan pergantungan suhu yang kuat: semakin rendah suhu, semakin tinggi kelikatan kristal cecair, dan lebih perlahan kelajuan tindak balas.

Prestasi suhu bilik: Pada 25 ° C, masa tindak balas produk TN/HTN biasanya dalam lingkungan 150-300 milisaat, manakala produk STN, disebabkan oleh sudut sentuhan molekul yang lebih besar, sedikit lebih perlahan, sekitar 200-350 milisaat. Ini mencukupi untuk keperluan paparan yang paling statik atau perlahan.

Cabaran suhu lebar: Dalam senario aplikasi suhu lebar, kelewatan tindak balas pada suhu rendah tidak boleh diabaikan. Sebagai contoh, modul LCD TN suhu lebar mungkin mempunyai masa tindak balas sehingga 10 saat pada -30 ° C, menyebabkan imej yang teruk. Ini memerlukan pengeluar paparan LCD untuk memilih bahan kristal cecair dengan teliti dan menyesuaikan parameter memandu untuk julat suhu operasi sasaran untuk memastikan prestasi tindak balas yang boleh digunakan walaupun di bawah keadaan yang melampau.

5. Penggunaan Kuasa: Falsafah Kecekapan Sistem Tahap Mikroamp

Penggunaan kuasa yang rendah adalah asas dominasi teknologi LCD dalam pasaran peranti mudah alih. Jumlah penggunaan kuasa modul LCD terutamanya terdiri daripada pengecasan kapasitif/pelepasan litar pemacu dan kehilangan dielektrik bahan kristal cecair. Antaranya, rintangan pukal bahan kristal cecair itu sendiri adalah kunci untuk mengekalkan penggunaan kuasa statik ultra-rendah. Sekiranya bahan itu tercemar, menyebabkan penurunan ketahanan, penggunaan kuasa boleh meningkat secara tidak normal. Oleh itu, kawalan penggunaan kuasa yang sangat baik mencerminkan kawalan ekstrem pengeluar paparan LCD ke atas proses kesucian dan pengeluaran bahan, memastikan bahawa skrin LCD yang anda terima mengekalkan kelebihan penggunaan kuasa peringkat mikroamp secara stabil sepanjang kitaran hayatnya.

Kesimpulan

Dalam landskap semasa di mana produk standard sering gagal memenuhi keperluan khusus, skrin LCD yang disesuaikan telah menjadi kunci untuk mencapai pembezaan produk. Dengan berkolaborasi dengan pengeluar paparan LCD yang mendalam secara teknikal untuk mendalami pasangan parameter teknikal teras yang disebutkan di atas dengan senario aplikasi anda, anda boleh membangunkan modul LCD yang mendapati keseimbangan optimum antara sudut tontonan, penggunaan kuasa, prestasi suhu, dan kos, akhirnya memberikan pengalaman visual yang sempurna dalam produk anda.
