Lampu Latar LCM: Peranan Kritikal Bingkai Plastik dan Pita Dua Sisi

Dalam teknologi paparan moden, skrin kristal cecair (skrin LCD) berfungsi sebagai komponen teras, dan prestasi keseluruhannya bergantung pada modul bersepadu di belakangnya—LCM (Modul LCD). LCM menyepadukan peranti paparan kristal cecair, litar pemanduan, komponen struktur dan lampu latar ke dalam modul lengkap, dengan kesan bercahaya lampu latar secara langsung menentukan kualiti visual akhir paparan. Dalam struktur kompleks lampu latar, komponen seperti bingkai plastik dan pita dua sisi berfungsi secara sinergi dengan bahagian teras seperti filem optik dan sumber cahaya untuk memastikan kestabilan dan prestasi optik modul secara kolektif.

Lampu Latar: Asas Visual Paparan

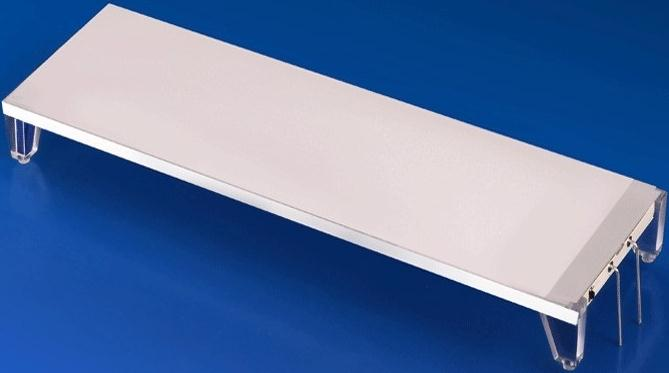

Lampu latar (Lampu Belakang) terletak di belakang skrin kristal cecair, dan fungsi terasnya adalah untuk menukar sumber cahaya titik kepada sumber cahaya permukaan seragam dan terang. Reka bentuk optiknya secara langsung mempengaruhi keseragaman kecerahan, kontras dan prestasi warna keseluruhan modul, yang amat penting untuk modul paparan warna (modul paparan TFT). Lampu latar biasa terdiri daripada sumber cahaya, plat panduan cahaya, berbilang lapisan filem optik, bingkai plastik berstruktur dan papan lampu pemanduan, semuanya digabungkan dengan teliti. Inovasi berterusan dalam bidang ini oleh banyak pengeluar paparan LCD terkemuka di China adalah berdasarkan pemahaman mendalam tentang peranan setiap komponen.

Bingkai Plastik: Dwi Penjaga Optik dan Struktur

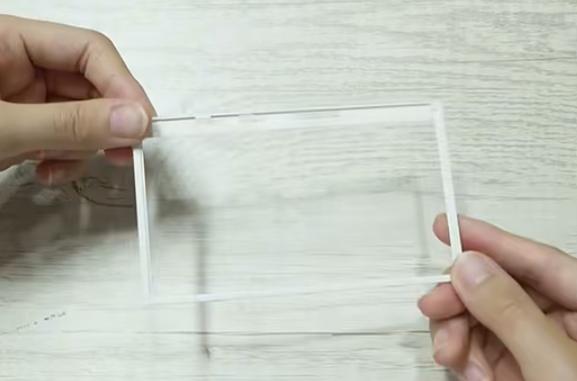

Bingkai plastik berfungsi sebagai rangka lampu latar, menyediakan bukan sahaja sokongan dan perlindungan mekanikal yang penting tetapi juga menjalankan fungsi pengurusan optik yang penting. Pilihan bahan disesuaikan secara langsung dengan reka bentuk produk yang berbeza:

Bahan URZ2501:Menawarkan sifat reflektif dan penyekat cahaya yang sangat baik, biasanya digunakan dalam modul paparan warna pertengahan hingga tinggi (modul paparan TFT) untuk meningkatkan kontras dan ketulenan warna.

Bahan Putih PC:Selalunya digunakan dalam reka bentuk lampu latar bercahaya sisi, memudahkan profil tipis skrin LCD.

PC Putih + Bahan Kaca Gentian:Meningkatkan ketegaran struktur produk lampu latar bawah cahaya, sesuai untuk persekitaran industri dengan keperluan kebolehpercayaan yang ketat.

Dalam projek yang melibatkan skrin LCD tersuai, reka bentuk dan pemilihan bahan bingkai plastik adalah kunci untuk mencapai kesan optik khusus dan spesifikasi mekanikal.

Pita Dua Sisi: Pakar Pelekat Tersembunyi dan Penyekat Cahaya

Pita bermuka dua memainkan peranan yang sangat diperlukan sebagai "pelekat" dalam pemasangan LCM. Ia bertanggungjawab untuk mengamankan filem optik dalaman seperti plat panduan cahaya, filem resapan dan filem peningkatan kecerahan, dan akhirnya mengikat lampu latar dengan kukuh pada skrin LCD.

Pita Dua Sisi Konvensional:Tersedia dalam pelbagai substrat (cth., bebas substrat, PET) dan pilihan ketebalan (0.03–0.30 mm). Apabila menyambungkan skrin LCD berstruktur COG, memilih pita dua sisi dengan ketebalan yang sesuai boleh mengurangkan tekanan dengan berkesan dan mengelakkan berlakunya tompok putih paparan.

Pita Dua Sisi Hitam-Putih:Ini ialah bahan berfungsi dengan bahagian hitam untuk menyekat cahaya dan bahagian putih untuk pantulan, serentak melaksanakan tiga tugas lekatan, penyekatan cahaya dan pantulan. Ia sering digunakan untuk menentukan kawasan paparan berkesan modul paparan warna (modul paparan TFT) dan untuk menjamin litar fleksibel (FPC), menjadikannya komponen penting untuk meningkatkan kejelasan sempadan paparan dan kebolehpercayaan keseluruhan.

Kesimpulan

Dalam sistem LCM yang tepat, daripada LED pemancar cahaya dan plat pemandu cahaya kepada bingkai plastik dan pita dua sisi, setiap komponen mempunyai fungsi yang unik dan tidak boleh ditukar ganti. Mereka bekerja bersama dalam penyelarasan yang tepat, dan ketiadaan atau kecacatan mana-mana pautan tunggal akan menjejaskan prestasi dan kebolehpercayaan keseluruhan. Nilai bingkai plastik dan pita dua sisi terletak tepat pada sinergi yang sangat diperlukan dengan komponen teras lain seperti lampu latar dan skrin LCD, secara kolektif membentuk asas modul paparan yang stabil, cekap dan berkualiti tinggi.
