Analisis Komprehensif Teknologi Hitam LCD (Bahagian 1): Struktur dan Sambungan, Membuka Kunci Kod Paparan Teras

Dalam dunia hari ini di mana peranti elektronik berada di mana-mana, paparan kristal cecair (LCD) berfungsi sebagai antara muka teras untuk interaksi manusia-mesin, dan keupayaan teknikalnya secara langsung menentukan pengalaman pengguna peranti. Daripada peranti boleh pakai pintar kepada sistem kawalan industri, daripada paparan automotif kepada elektronik pengguna, di sebalik produk LCD dalam senario yang berbeza terletak pada skema struktur dan teknologi sambungan yang direka dengan teliti. Sebagai pengilang paparan LCD tersuai profesional dan kilang paparan LCD yang berkuasa, CNK ialah perusahaan berteknologi tinggi khusus dan canggih khusus untuk R&D, pengeluaran dan penjualan peranti paparan dan produk HMI (Antara Muka Mesin Manusia).

Hari ini, kami akan menjalankan analisis mendalam tentang asas teras LCD, membantu anda memahami logik asas teknologi paparan.

I. Struktur Produk: Penyelesaian Paparan Dibuat Khusus

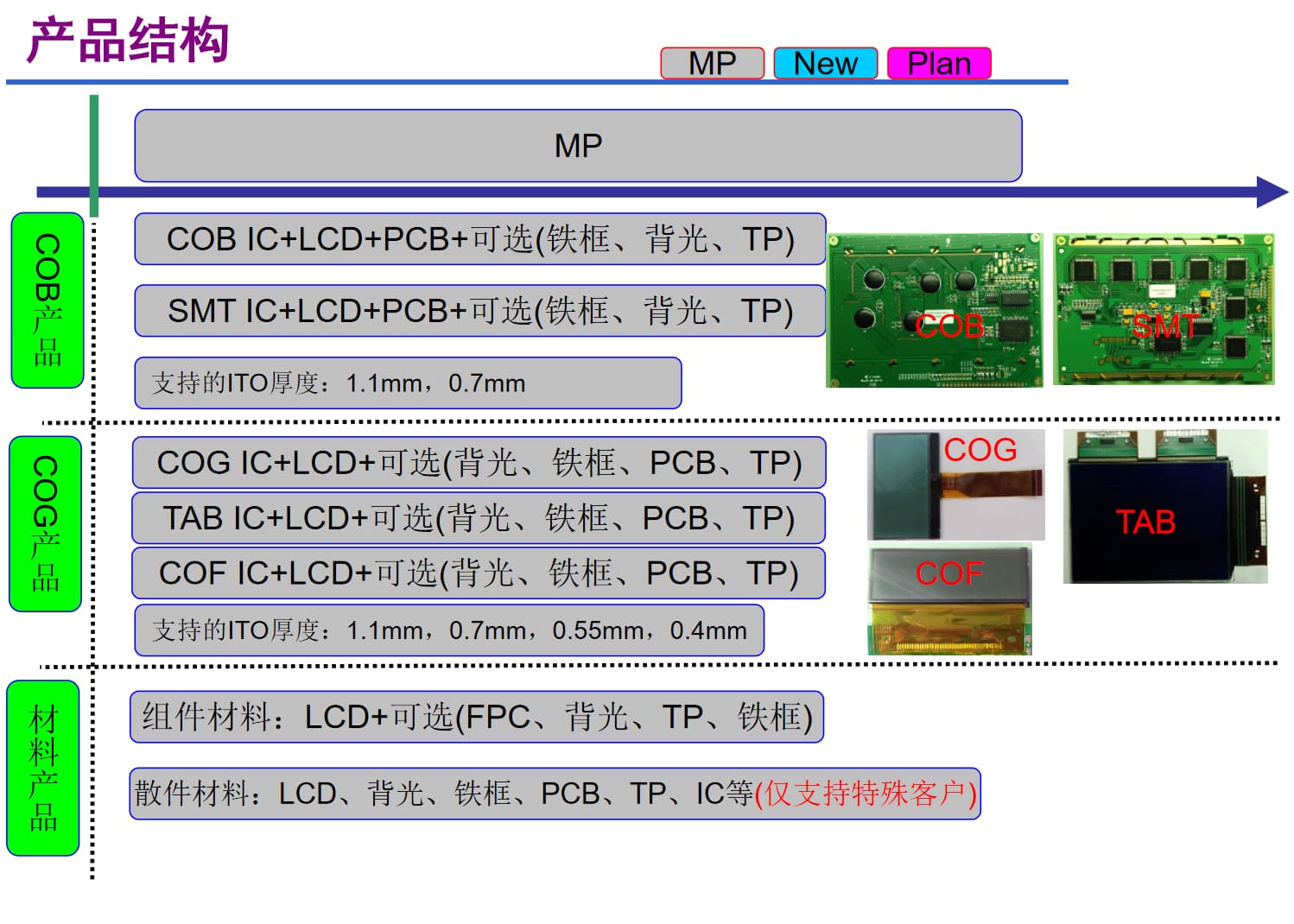

Struktur produk LCD bukan satu saiz untuk semua tetapi disesuaikan mengikut senario aplikasi dan keperluan prestasi. Sebagai syarikat pembuatan paparan yang berpengalaman, produk teras CNK termasuk LCD monokrom dan modul monokrom, modul paparan TFT 0.96-15.6 inci, modul OLED dan modul interaksi manusia-mesin HMI. Struktur produknya terutamanya terdiri daripada tiga kategori produk teras dan pelbagai skim terbitan:

1. Produk Bersepadu: Pilihan Arus Perdana yang Cekap dan Stabil

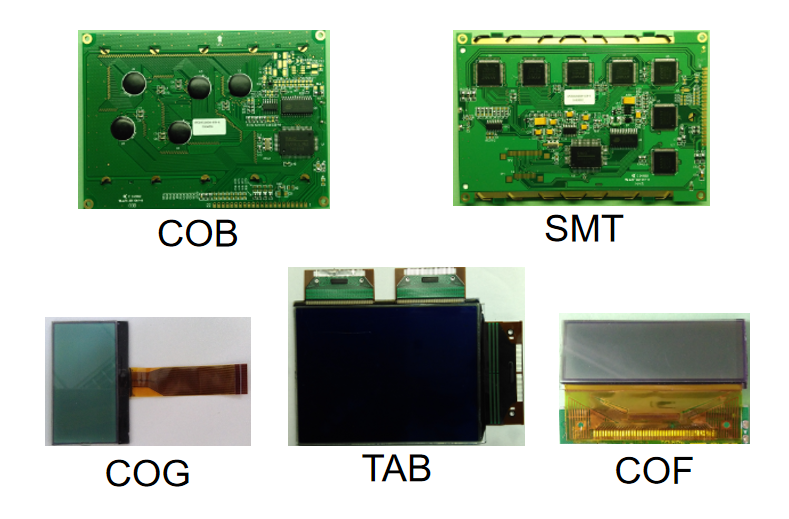

•  Produk COB: Mengamalkan seni bina teras "IC + LCD + PCB" dan boleh dilengkapi dengan komponen pilihan seperti rangka besi, lampu latar dan TP (Panel Sentuh). Dengan integrasi yang tinggi dan kestabilan yang kukuh, ia digunakan secara meluas dalam senario dengan keperluan kebolehpercayaan yang ketat seperti kawalan industri dan peralatan automotif.
•  Produk COG:Berdasarkan "IC + LCD", mereka menyokong pemilihan aksesori yang fleksibel seperti lampu latar, bingkai besi, PCB dan TP. Sambil memastikan prestasi, mereka memudahkan reka bentuk struktur, menjadikannya sesuai untuk peranti boleh pakai pintar, peranti mudah alih kecil dan produk lain dengan had saiz yang ketat.
•  Produk SMT/COF/TAB:Gabungkan IC SMT, IC COF dan IC TAB dengan LCD masing-masing, bersama dengan aksesori pilihan, meliputi keperluan paparan pertengahan hingga mewah. Antaranya, skim COF dan TAB unggul dalam produk bezel sempit dan resolusi tinggi

•  Bahan Komponen:Berpusat pada LCD, ia boleh digandingkan dengan komponen seperti FPC (Litar Bercetak Fleksibel), lampu latar, TP dan bingkai besi, menyediakan pelanggan dengan penyelesaian separa bersepadu yang mengimbangi fleksibiliti penyesuaian dan kecekapan pemasangan.
• Bahan Alat Ganti:Menawarkan set lengkap alat ganti termasuk LCD, lampu latar, bingkai besi, PCB, TP dan IC, hanya menyokong keperluan penyesuaian mendalam pelanggan istimewa. Ini menunjukkan sepenuhnya keupayaan penyesuaian fleksibel pengeluar paparan LCD tersuai dan sesuai untuk senario paparan khusus dan diperibadikan.

Perlu diingat bahawa skema struktur CNK yang berbeza menyokong ketebalan ITO yang berbeza: skim COB dan SMT menyokong ketebalan 1.1mm dan 0.7mm; Skim COG, COF dan TAB terus berlanjutan kepada 0.55mm dan 0.4mm. Ketebalan ITO yang lebih nipis membolehkan peranti pengecilan dan ringan, juga mencerminkan kekuatan teknikal hebat kilang paparan LCD.

II. Kaedah Sambungan: Reka Bentuk "Jambatan" Transmisi yang Cekap

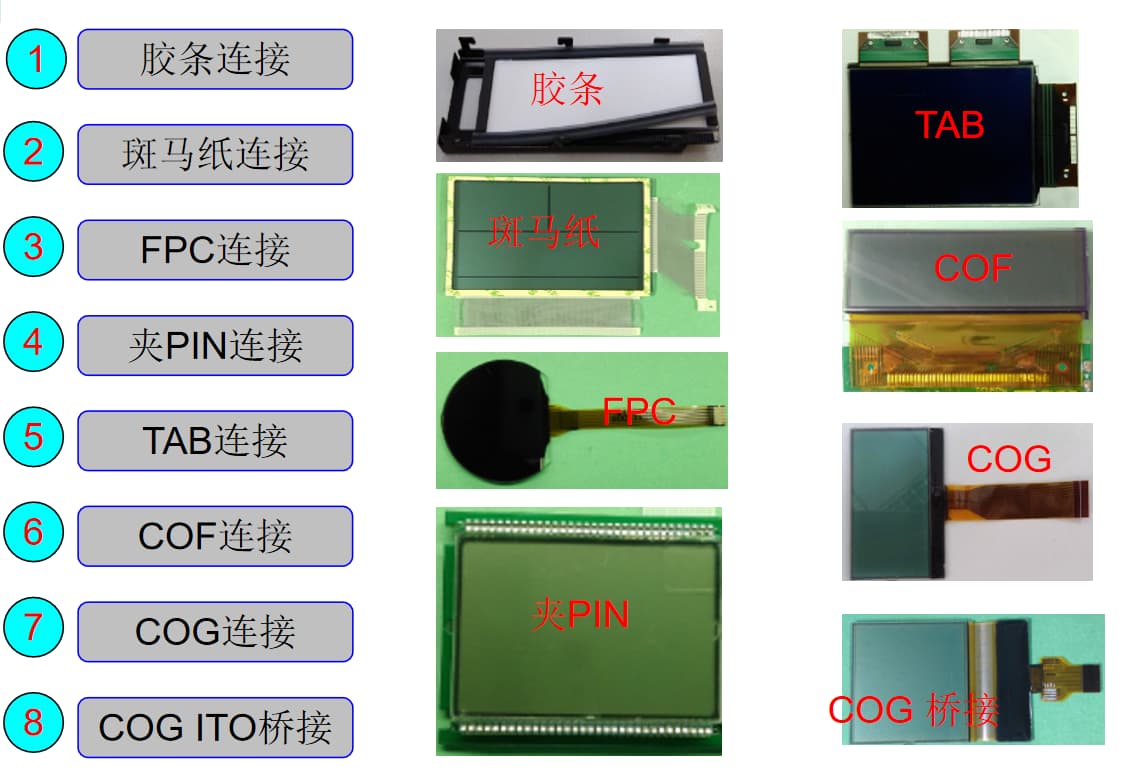

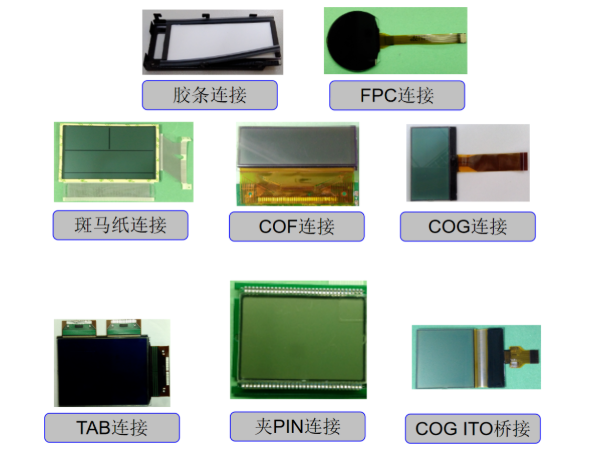

Jika struktur produk ialah "rangka" LCD, maka kaedah sambungan ialah "saluran darah" yang melaluinya, secara langsung menjejaskan kestabilan penghantaran isyarat dan kemudahan pemasangan produk. Sebagai syarikat pembuatan paparan profesional, CNK menguasai 8 kaedah sambungan arus perdana, meliputi sepenuhnya senario aplikasi yang berbeza:

1. Skim Sambungan Asas: Mudah, Boleh Dipercayai dan Boleh Kawal Kos·

• Sambungan Jalur Getah:Mudah dikendalikan dan kos rendah, sesuai untuk peranti elektronik biasa dengan keperluan rendah untuk kestabilan sambungan.
• Sambungan Kertas Zebra:Dengan kekonduksian dan fleksibiliti yang baik, ia menyesuaikan diri dengan ubah bentuk struktur yang sedikit dan sering digunakan untuk menyambungkan LCD kecil dan PCB.
•  Sambungan Klip Pin:Mudah dibongkar dan mudah untuk penyelenggaraan kemudian, ia digunakan secara meluas dalam peralatan yang memerlukan penyahpepijatan atau penggantian komponen yang kerap.

• Sambungan FPC:Digabungkan dengan litar bercetak yang fleksibel, ia boleh mencapai sambungan dalam ruang berbilang sudut dan sempit, menjadikannya skema pilihan untuk peranti boleh pakai pintar, peranti boleh lipat dan produk lain.
• Sambungan TAB:Ikatan terus IC pemacu ke LCD melalui TAB (Anisotropic Conductive Film), mengurangkan nod sambungan dan meningkatkan kecekapan dan kestabilan penghantaran.
• Sambungan COG:Secara langsung mengikat IC ke substrat kaca LCD, mengurangkan saiz produk dan meningkatkan penyepaduan, yang merupakan kaedah sambungan teras untuk peranti mudah alih mewah.
• Sambungan COF:IC dibungkus pada filem fleksibel dan kemudian diikat pada LCD, menampilkan kedua-dua fleksibiliti dan integrasi tinggi, menyesuaikan diri dengan keperluan paparan bezel sempit dan resolusi tinggi.
• COG ITO Bridging:Reka bentuk penghubung khas mengoptimumkan lagi laluan penghantaran isyarat, berprestasi cemerlang dalam LCD bersaiz besar dan berkualiti tinggi.

Bergantung pada skema struktur yang kaya dan teknologi sambungan yang boleh dipercayai, CNK, sebagai perusahaan berkualiti tinggi dalam bidang paparan TFT China, secara berterusan menyediakan penyelesaian paparan berkualiti tinggi untuk pelbagai industri. Dalam artikel seterusnya, kami akan terus meneroka klasifikasi jenis dan mod paparan LCD, jadi nantikan!
