Pautan Ketepatan: Mentafsir Teknologi Penyambung Getah Konduktif dalam Modul Paparan LCM

Dalam dunia pintar dan saling berkaitan hari ini, antara muka paparan yang jelas dan boleh dipercayai adalah asas interaksi manusia-mesin. Pembawa teras pengalaman ini ialah Modul Paparan Kristal Cecair (LCM). Sebagai produk utama yang dihantar oleh pengeluar paparan lcd, LCM menyepadukan peranti paparan kristal cecair, IC pemacu, PCB, lampu latar dan komponen struktur ke dalam satu unit padu, mencapai fungsi lengkap menukar isyarat litar kepada imej visual. Sama ada untuk produk standard atau skrin LCD yang disesuaikan secara mendalam, kestabilan mereka bermula dengan kebolehpercayaan setiap titik sambungan dalam LCM. Antaranya, komponen yang kelihatan mudah tetapi penting—penyambung getah konduktif (sering dipanggil jalur zebra)—berfungsi sebagai "jambatan tidak kelihatan" memastikan penghantaran isyarat tanpa halangan antara skrin lcd dan papan litar.

Penyambung Getah Konduktif: "Jambatan Isyarat" Di Dalam LCM

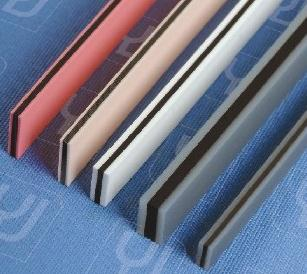

Penyambung getah konduktif, dibentuk oleh lapisan konduktif dan penebat melamina secara bergantian, menyediakan sambungan elektrik yang stabil antara skrin LCD dan PCB melalui pemampatan elastik. Prestasi mereka secara langsung menentukan integriti dan kejelasan isyarat paparan.

Pemilihan Bahan: Seni Mengimbangi Silikon Pepejal dan Silikon Buih

Bahan Silikon Pepejal:Menawarkan kekerasan sederhana (35°~45°) dan kos yang lebih rendah. Walau bagaimanapun, ia terdedah kepada elektrik statik, yang boleh menarik habuk, memerlukan perhatian tambahan terhadap kebersihan persekitaran pemasangan.

Bahan Silikon Buih:Diperbuat daripada silikon berbuih, ia mempunyai tekstur yang lebih lembut (kekerasan 20°~30°), rintangan yang lebih baik terhadap ubah bentuk, dan kurang terdedah kepada pencemaran. Ia lebih sesuai untuk aplikasi modul lcd ketepatan dengan keperluan kebersihan yang tinggi.

Parameter Reka Bentuk Ketepatan: Memastikan Sambungan Boleh Dipercayai

1. Padang Lapisan Konduktif:Pic biasa ialah 0.05mm, 0.1mm, dan 0.18mm. Reka bentuk mesti memastikan bahawa setiap pad PCB menyentuh sekurang-kurangnya 3 lapisan karbon konduktif (4-5 lapisan disyorkan untuk pic 0.05mm). Ini adalah butiran yang dikawal ketat oleh CNK dalam reka bentuk skrin LCD tersuai.

2. Lebar Lapisan Konduktif:Dari 0.4mm hingga 1.0mm, lebarnya berkaitan dengan kekerasan penyambung dan mempengaruhi reka bentuk nisbah mampatan keseluruhan. Jurutera CNK membuat pilihan yang disasarkan berdasarkan struktur modul (lebar 0.6mm adalah biasa untuk penyambung ≤2.0mm, 0.8mm untuk ≥2.0mm).

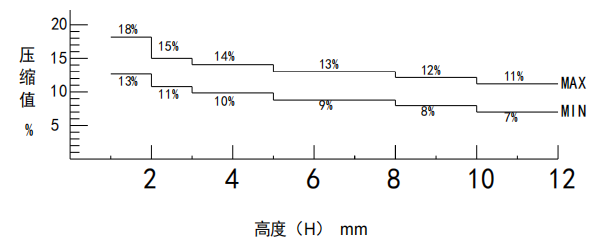

3. Kawalan Nisbah Mampatan:Nisbah mampatan yang ideal dikawal antara 10% dan 15%. Nisbah di bawah 10% boleh menyebabkan impedans sentuhan tidak stabil, manakala melebihi 15% boleh menyebabkan ubah bentuk penyambung atau PCB. CNK memastikan jumlah mampatan yang betul melalui pengiraan tepat ketinggian pemasangan (h), menjamin kebolehpercayaan jangka panjang.

Daripada paparan monokrom asas kepada antara muka HMI yang kompleks, kebolehpercayaan setiap modul lcd bergantung pada pemahaman yang mendalam dan kawalan tepat bagi komponen utama seperti penyambung getah konduktif. Sebagai pengeluar paparan lcd yang berpengalaman, CNK Electronics bukan sahaja menyelidiki sifat bahan dan reka bentuk parameter untuk memastikan galangan rendah dan kestabilan tinggi dalam penghantaran isyarat tetapi juga meluaskan penguasaan butiran ini kepada penyelesaian LCD tersuai yang komprehensif. Kami percaya bahawa "pautan ketepatan" yang tidak kelihatan inilah yang menghubungkan inovasi teknologi dengan kebolehpercayaan kualiti, menyokong CNK dan pelanggan kami ketika kami secara kolektif maju ke arah paparan masa depan yang lebih luar biasa.
