Filem Optik dalam Modul Lampu Latar: Teknologi Utama Yang Menerangi Setiap Skrin LCD

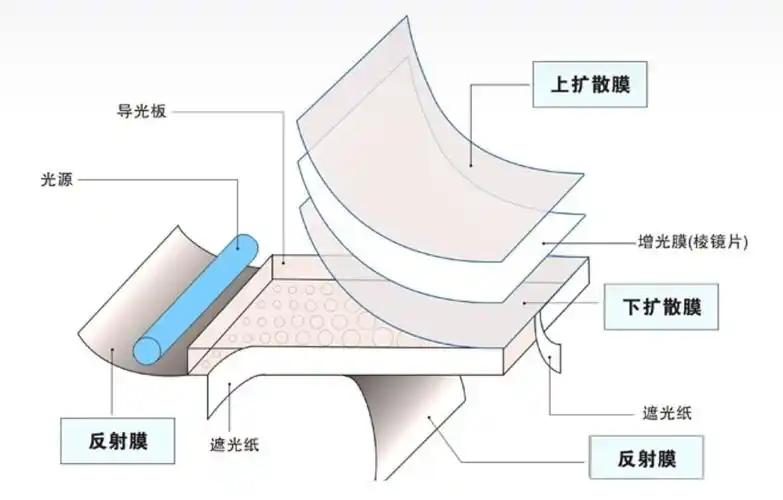

Dalam dunia Paparan Kristal Cecair (LCD), modul lampu latar adalah salah satu komponen teras yang menentukan prestasi paparan. Sebagai pengeluar paparan LCD, CNK Electronics Co., Ltd. memahami bahawa lampu latar bukan sekadar komponen sumber cahaya. Ia adalah teknologi utama yang, melalui reka bentuk optik yang tepat, mengubah sumber cahaya titik menjadi pencahayaan permukaan yang seragam, kecerahan tinggi, kontras tinggi, dengan itu memberikan kehidupan visual yang jelas kepada skrin LCD. Terutamanya hari ini, dengan peningkatan permintaan pasaran untuk LCD tersuai, prestasi optik modul lampu latar telah menjadi faktor penting dalam mencapai kesan paparan yang berbeza. Prestasi ini bergantung pada satu siri filem optik yang diselaraskan dengan tepat di dalamnya. Ia berfungsi seperti "rangkaian saraf" lampu latar, mengawal arah, kecekapan dan keseragaman cahaya dengan teliti.

Lembaran Pemantul: Asas Kecekapan Cahaya

Di bahagian bawah modul lampu latar, helaian pemantul bertindak sebagai "asas kecekapan cahaya", bertanggungjawab untuk mengalihkan semula cahaya sesat ke dalam plat panduan cahaya untuk meningkatkan penggunaan. Bergantung pada keperluan aplikasi, reflektor terutamanya dikategorikan seperti berikut:

Pemantul Putih:Seperti siri E20, RW, dengan ketebalan antara 0.05~0.2mm, pemantulan sekitar 80%~90%, dan mempunyai transmisi cahaya tertentu. Sesuai untuk kebanyakan reka bentuk lampu latar standard.

Pemantul Perak:Biasanya putih pada satu sisi dan perak pada satu lagi, sangat nipis (0.04~0.065mm), dengan kecekapan pantulan tinggi (90%~98%) dan sifat menyekat cahaya yang sangat baik. Selalunya digunakan dalam senario yang memerlukan kecerahan tinggi.

Pemantul Filem Berbilang Lapisan (ESR):Menggunakan teknologi filem berbilang lapisan, menyepadukan lebih seribu lapisan dalam 65 mikron. Ia tidak mengandungi logam lagi mempunyai rupa logam seperti cermin. Sebagai pemantul kecekapan tinggi, ESR mencapai pemantulan lebih 98% merentasi keseluruhan spektrum cahaya yang boleh dilihat, menjadikannya ideal untuk sistem lampu latar berprestasi tinggi.

Apabila menyesuaikan modul LCD, pilihan helaian pemantul secara langsung memberi kesan kepada keseragaman lampu latar dan kecekapan tenaga, mewakili langkah pertama dalam reka bentuk optik.

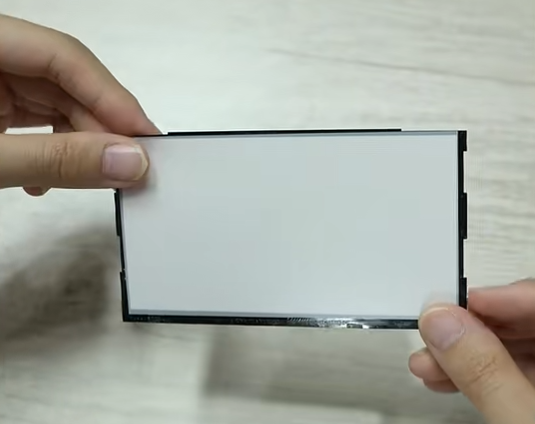

Filem Penyekat Cahaya / Kerajang Aluminium (ALF): Mengawal Cahaya dan Sempadan Gangguan

Filem penyekat cahaya digunakan terutamanya untuk mengelakkan kebocoran cahaya dari sisi lampu latar dan boleh memberikan perisai elektromagnet. Jenis biasa termasuk:

Naga Perak Terang:Permukaan berkilat, ketebalan 0.05-0.1mm, sifat menyekat cahaya yang baik dan konduktif. Sesuai untuk persekitaran industri yang memerlukan perlindungan gangguan.

Naga Perak Matte:Kemasan yang agak membosankan, nipis (biasanya 0.05mm untuk satu lapisan), mempunyai beberapa ketransmisian cahaya dan konduktif.

Jalur Tepi Putih:Mempunyai hantaran cahaya tertentu, ketebalan 0.05-0.08mm, tidak konduktif. Biasa digunakan dalam elektronik pengguna am.

Pita Pelekat Satu Sisi Hitam & Putih:Boleh digunakan pada sisi lampu latar apabila terdapat keperluan yang ketat untuk bukan kekonduksian dan tiada kebocoran lampu sisi.

Bahan ini memainkan peranan sebagai "penjaga optik" dalam reka bentuk bezel skrin LCD, memastikan tiada gangguan cahaya sesat di luar kawasan paparan.

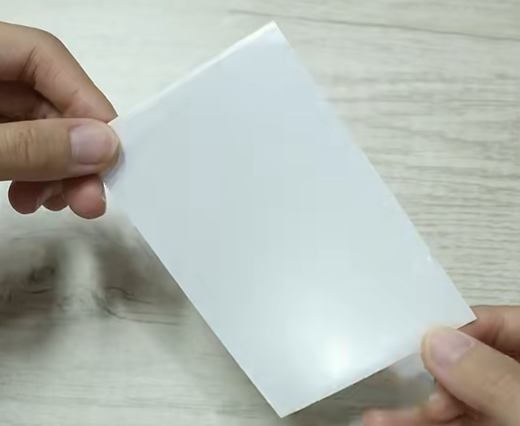

Helaian Penyebar: Mencipta Kanvas Cahaya Seragam

Sebagai "tuan penghomogenan" antara filem optik, lembaran penyebar menyerakkan cahaya melalui jerebu, menghapuskan kesan sumber cahaya titik untuk menghasilkan output lampu latar yang lembut dan seragam. Bergantung pada jenis dan aplikasi lampu latar, penyebar dibahagikan kepada:

Penyebar Lampu Latar Bawah:Biasanya mempunyai pelekat pada satu sisi, jerebu tinggi (~90%), penghantaran hanya kira-kira 40%; ketebalan biasanya antara 0.18~0.3mm untuk lampu latar bawah. Model biasa: MB433P, MB533.

Penyebar Lampu Belakang Sisi:Ketebalan yang biasa digunakan ialah 0.09mm. Model biasa: TPRA90 (0.09mm), AJ-75 (0.075mm). Penghantaran 65%-80%, jerebu 75%-90%.

Penyebar Lampu Latar Skrin Warna: Biasanya menggunakan reka bentuk dua helaian:

Penyebar Bawah:Diletakkan di antara plat panduan cahaya dan filem peningkatan kecerahan (BEF), menyeragamkan cahaya yang dipancarkan daripada plat panduan cahaya. Bahan yang biasa digunakan: t=0.065mm, jerebu yang agak tinggi (~84%), transmisi tinggi (~98%).

Penyebar Teratas:Diletakkan di atas BEF, berfungsi sebagai pelindung dan membantu mencegah corak moiré. Bahan yang biasa digunakan: t=0.05mm, jerebu yang agak rendah (~29%), transmisi 90%.

Pemilihan dan gabungan helaian penyebar yang betul adalah kunci untuk memastikan paparan seragam dan bebas noda dalam modul LCD.

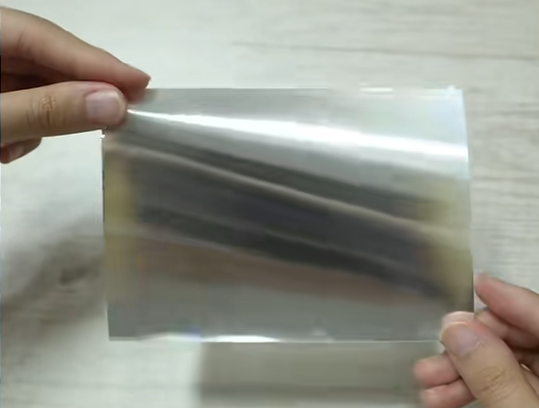

Filem Peningkatan Kecerahan (BEF): Enjin Optik untuk Meningkatkan Kecerahan

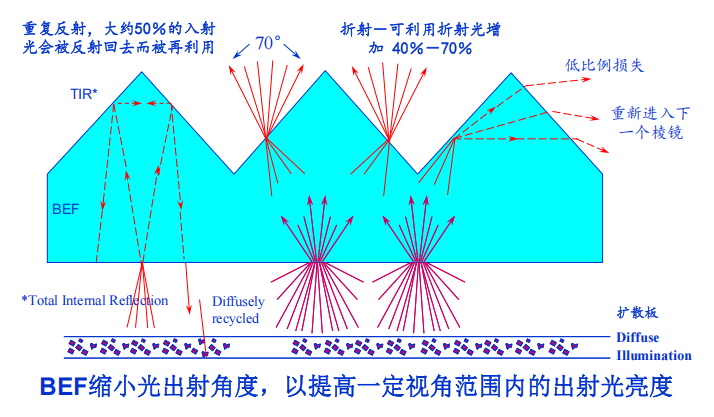

Untuk TFT warna dan skrin LCD lain, kecerahan adalah spesifikasi kritikal. Bertindak sebagai "penguat kecerahan" antara filem optik, BEF menumpukan cahaya bertaburan melalui struktur prisma khas, dengan setiap filem memberikan lebih kurang 40%-50% keuntungan kecerahan. Menggunakan dua filem dalam kombinasi boleh menggandakan kecerahan. Prinsipnya melibatkan penggunaan tatasusunan prisma mikro untuk mengawal laluan cahaya, menyebabkan kebanyakan cahaya keluar berserenjang dengan skrin, dengan itu meningkatkan kecerahan hadapan dengan ketara tanpa mengubah penggunaan tenaga. BEF telah menjadi komponen yang amat diperlukan dalam lampu latar skrin warna pertengahan hingga tinggi, terutamanya digunakan secara meluas dalam LCD tersuai berprestasi tinggi untuk kawalan industri, perubatan, automotif dan aplikasi lain.
