LCM: Enjin paparan peranti pintar - analisis mendalam mengenai teras teknikal modul LCD

Dalam peranti elektronik moden, skrin LCD berfungsi sebagai medium untuk persembahan maklumat, dan prestasinya secara langsung memberi kesan kepada pengalaman pengguna. Walau bagaimanapun, teknologi teras yang benar -benar menentukan kualiti dan kebolehpercayaan paparan ialah LCM (modul LCD). Artikel ini menyediakan penjelajahan mendalam tentang seni bina teknikal LCM dan peranan penting mereka dalam bidang paparan.

Definisi Teknikal dan Komposisi LCM

LCM (modul LCD) adalah penyelesaian paparan yang sangat bersepadu yang secara organik menggabungkan peranti paparan kristal cecair, litar pemacu, cip kawalan, substrat PCB, sistem latar belakang, dan komponen struktur. Reka bentuk bersepadu ini bukan sahaja memudahkan proses pemasangan untuk OEM tetapi, lebih penting lagi, memastikan pencocokan prestasi optimum untuk sistem paparan.

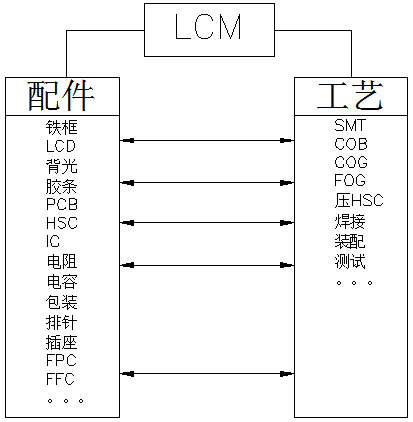

Dari perspektif teknikal, LCM standard termasuk komponen teras berikut:

Paparan Teras: Skrin LCD dan Cip Drive

Sistem Litar: Papan PCB, Resistor, Kapasitor, dan Komponen Pasif Lain

Sistem Sambungan: Litar Fleksibel FPC/FFC, tajuk pin, dan soket

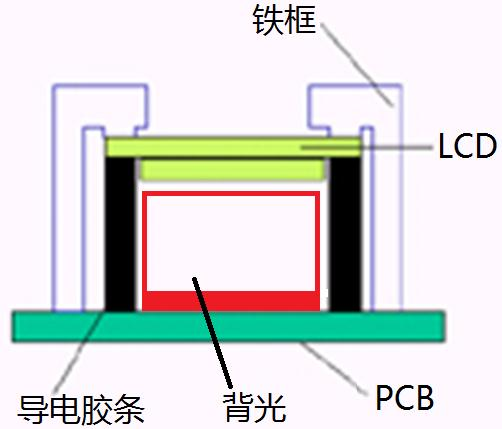

Sistem Struktur: Bingkai Logam, Gasket, Modul Backlight

Analisis proses pembuatan teras

Dalam proses pembuatan LCM, gabungan pelbagai teknik khusus memastikan pengeluaran yang stabil:

Proses SMT

Membolehkan penempatan komponen berkepadatan tinggi, memastikan ketepatan dan konsistensi dalam sambungan litar. Ini adalah proses asas dalam pembuatan elektronik moden, menyediakan asas litar yang stabil untuk memandu paparan.

Proses COG

Secara langsung ikatan pemacu IC ke substrat kaca. Proses ini dengan ketara mengurangkan saiz modul dan meningkatkan kebolehpercayaan sambungan, menjadikannya sesuai untuk aplikasi dengan keperluan ruang yang ketat.

Proses kabus

Mencapai sambungan yang tepat antara litar fleksibel dan substrat kaca. Teknologi ini memerlukan ketepatan penjajaran yang sangat tinggi untuk memastikan penghantaran isyarat yang stabil.

Proses COB

Bon ICS terus ke PCB dan melindungi mereka dengan pengedap resin. Proses ini meningkatkan kekuatan mekanikal modul dan keupayaan anti-interferensi.

Analisis teknikal penyelesaian struktur yang pelbagai

Sebagai teras sistem paparan, penyelesaian struktur LCM secara langsung menentukan medan dan prestasi aplikasi:

Penyelesaian COG Asas

LCD + COGIC: Reka bentuk struktur paling padat

LCD + COGIC + PIN: Menyediakan sambungan pin yang boleh dipercayai

LCD + COGIC + FPC: Membolehkan susun atur litar yang fleksibel

LCD + COGIC + HSC: Meningkatkan Kebolehpercayaan Penyambung

Penyelesaian ikatan tab

Menggunakan filem konduktif anisotropik untuk mencapai hubungan antara TCP dan kaca, memberikan prestasi cemerlang dalam aplikasi tertentu.

Penyelesaian Integrasi COB

Bon memacu IC secara langsung ke PCB, menawarkan kesesuaian alam sekitar yang lebih kuat dan kestabilan mekanikal untuk modul. Digabungkan dengan fungsi sentuhan (LCD + COBIC + TK), ia dapat memenuhi keperluan kompleks aplikasi interaksi manusia-mesin.

Pertimbangan Teknikal untuk Pembangunan Tersuai

Dalam pembangunan skrin LCD tersuai, pelbagai dimensi teknikal memerlukan pertimbangan yang komprehensif:

Parameter Prestasi Paparkan: Resolusi, Kedalaman Warna, Masa Respons

Kesesuaian Alam Sekitar: Julat suhu operasi, rintangan getaran

Keserasian antara muka: Memadankan keperluan isyarat platform kawalan utama

Petunjuk Kecekapan Tenaga: Memenuhi anggaran kuasa produk akhir

Melalui reka bentuk peringkat sistem saintifik, skrin LCD tersuai dapat memenuhi keperluan teknikal senario aplikasi tertentu, menyediakan pengalaman paparan yang berbeza untuk produk akhir.

Trend Pembangunan Teknologi

Dengan kemajuan teknologi paparan yang berterusan, LCM berkembang ke arah integrasi yang lebih tinggi, penggunaan kuasa yang lebih rendah, dan fungsi yang lebih kuat. Modul interaksi manusia HMI yang muncul sangat mengintegrasikan sentuhan, paparan, dan fungsi pengkomputeran, membawa pengalaman interaktif yang lebih intuitif kepada peranti pintar.
