Tetapan Porch Master untuk Membuka Prestasi LCD dan Kestabilan - Pertimbangan Utama untuk Reka Bentuk Perkakasan

Dalam reka bentuk perkakasan skrin LCD dan modul LCD yang berkaitan, konfigurasi tepat parameter masa adalah asas untuk mencapai prestasi paparan optimum dan kestabilan sistem. Di antara ini, tetapan teras (selang kosong) adalah sangat kritikal -mereka menentukan sempadan tepat jam piksel (PCLK), isyarat sync mendatar/menegak (HSYNC/VSYNC), beranda depan/belakang (HBP/HFP, VBP/VFP), dan kawasan piksel yang aktif. Sebagai pengeluar paparan LCD profesional, CNK Electronics (CNK) menekankan pentingnya menjelaskan keperluan parameter ini semasa fasa pemilihan awal. Ini memastikan keserasian antara pemacu IC dan masa substrat kaca, mengelakkan semakan reka bentuk yang mahal kemudian.

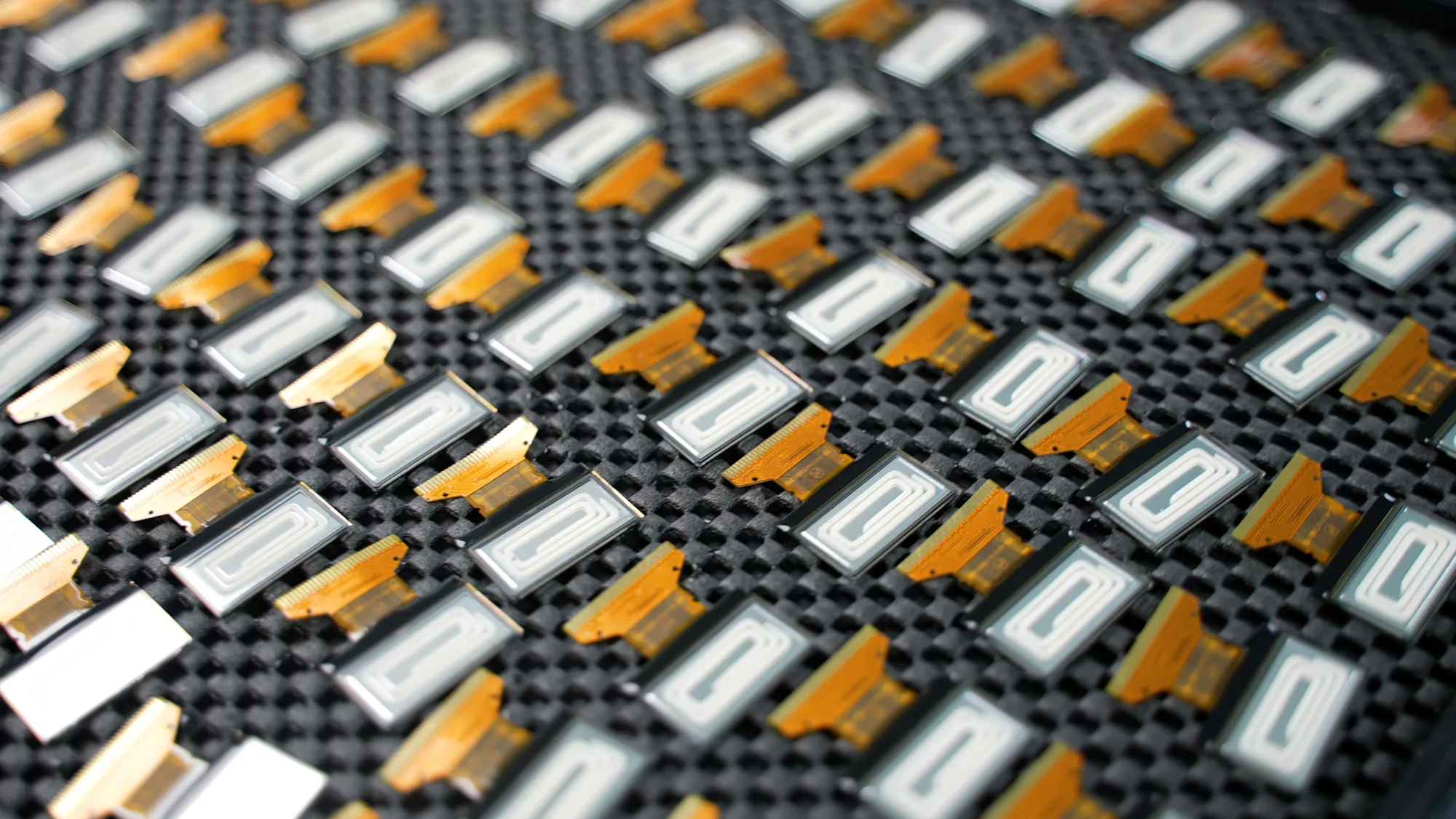

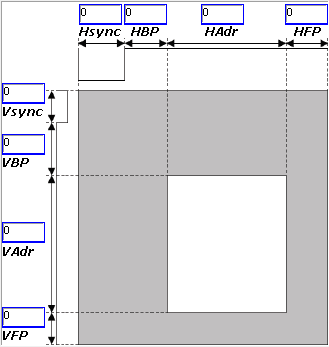

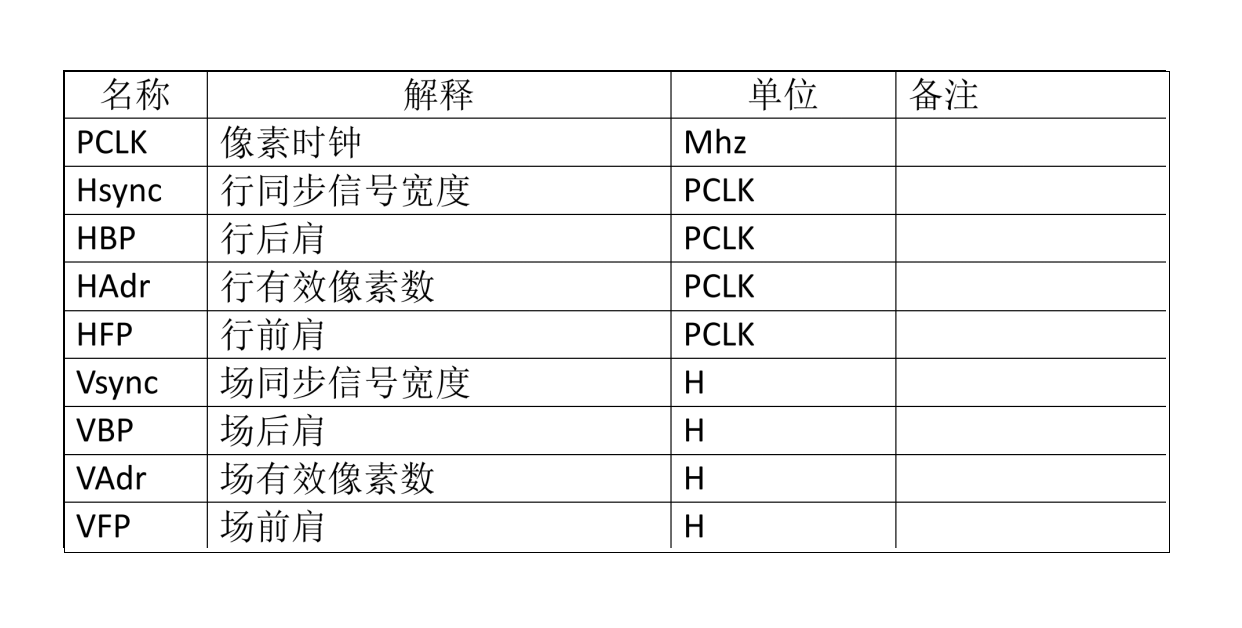

Parameter teras jauh dari nombor sewenang -wenangnya -mereka secara langsung menentukan prestasi paparan teras. Kekerapan PCLK, dikira sebagai PCLK = (HSYNC + HBP + HADR + HFP) × (VSYNC + VBP + VADR + VFP) × Kadar bingkai, secara langsung mencerminkan keperluan jalur lebar sistem. Kadar penyegaran (biasanya bermula pada 60Hz, dengan paparan kadar tinggi yang mencapai sehingga 144Hz) adalah terhad oleh keupayaan pengecasan/pelepasan kaca dan IC. Terlalu rendah kadar penyegaran menyebabkan kelipan skrin, menjejaskan keselesaan visual. Oleh itu, reka bentuk perkakasan mesti menempah margin masa yang mencukupi (terutamanya HFP/VFP) untuk memastikan penghantaran isyarat yang stabil walaupun dalam resolusi tinggi atau repress tinggi menyesuaikan aplikasi LCD.

  Jenis antara muka secara langsung memberi kesan kepada pengesahan kadar penyegaran dan debugging. Untuk antara muka RGB, jurutera boleh mengukur secara langsung tempoh isyarat vSync untuk mengira kadar penyegaran sebenar. Untuk modul LCD arus perdana dengan antara muka MIPI, arahan khusus mesti dihantar (mis., Page 0 R35H = 0x00), diikuti dengan pengukuran melalui pin TE. Reka bentuk perkakasan harus menempah titik ujian utama (mis., VSYNC, TE) dan memastikan penghalaan isyarat berkualiti tinggi untuk mencegah gangguan yang boleh menyebabkan kesilapan pengukuran atau anomali paparan (mis., Mengoyak, berkedip).

  Integrasi skrin LCD yang berjaya bergantung pada kerjasama yang mendalam dengan pengeluar paparan LCD yang berpengalaman. Terutama untuk menyesuaikan projek LCD atau aplikasi modul LCD yang kompleks, CNK Electronics (CNK) menasihatkan: Parameter Sasaran Sasaran Sasaran dan Penyelesaian Pemandu Awal, mendapatkan Profil Masa Kaca Pengilang dan Cadangan Konfigurasi. Ini menghalang konflik isyarat, penyelewengan kuasa, atau isu EMC. Pasukan teknikal CNK menawarkan sokongan end-to-end-dari pengoptimuman teras dan pencocokan antara muka untuk memberi isyarat analisis integriti-memastikan reka bentuk perkakasan anda berjaya pada percubaan pertama dan melepaskan prestasi penuh dan kebolehpercayaan modul paparan.

  CNK Electronics - Menguasai parameter masa, memperkasakan inovasi visual anda dengan teknologi paparan profesional.
