Penyambung elastomer konduktif LCM: "jambatan fleksibel" untuk sambungan elektronik ketepatan

Antara modul paparan kristal cecair (LCM) dan papan litar bercetak (PCB) terletak "Lebuhraya Maklumat" yang tidak kelihatan namun penting - penyambung elastomer konduktif LCM, yang biasanya dikenali sebagai "jalur zebra". Dengan struktur yang unik dan prestasi cemerlangnya, ia berfungsi sebagai asas untuk sambungan yang stabil dan cekap dalam peranti elektronik moden.

Struktur rumit, penghantaran yang stabil

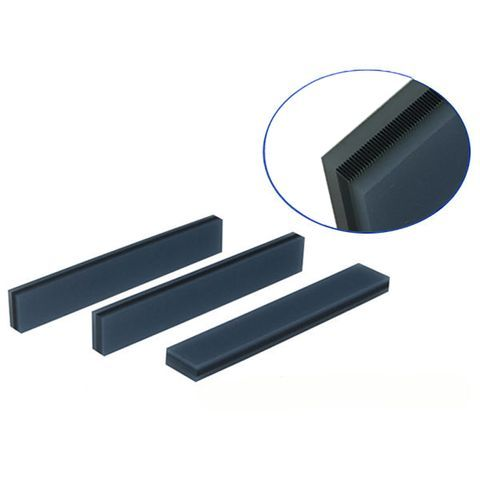

Ini bukan jalur biasa. Ia mempunyai struktur berlapis yang tepat dan bergantian getah silikon konduktif dan getah silikon penebat, disembuhkan ke dalam bentuk. Ini mewujudkan saluran konduktif yang selari dan tepat (menyerupai jalur zebra). Reka bentuk ini membolehkannya untuk mengendalikan penghantaran arus dan isyarat yang sempurna antara LCD dan PCB, sambil menawarkan ketahanan getaran yang wujud dan ketahanan ubah bentuk bahan getah, memastikan sambungan jangka panjang, stabil, dan boleh dipercayai.

Perhimpunan yang cekap, pengoptimuman kos

Berbanding penyambung pematerian atau pin, memasang dengan penyambung elastomer konduktif adalah sama dengan "sambungan satu klik"-yang hanya memerlukan penempatan yang tepat dan penggunaan tekanan yang sesuai. Ini sangat memudahkan proses pengeluaran, meningkatkan kecekapan automasi dan pengeluaran, dan dengan ketara mengurangkan kos pemasangan, menjadikannya pilihan yang ideal untuk pembuatan massa.

Kriteria Pemilihan Utama: Parameter menentukan kejayaan

Untuk memanfaatkan sepenuhnya prestasinya, pemilihan yang tepat adalah penting:

Kedua -dua juara bahan:

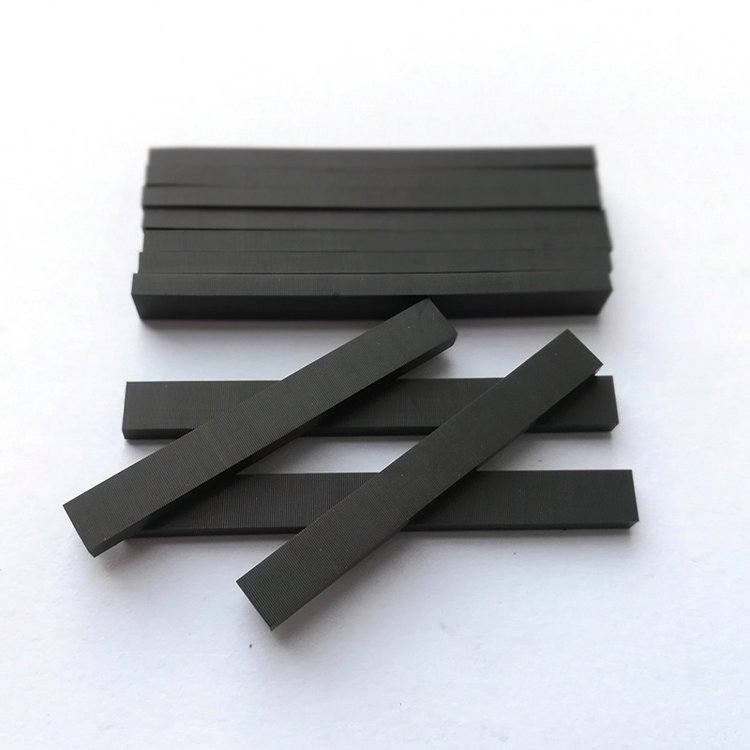

Silikon Pepejal: Pilihan Ekonomi. Keanjalan sederhana (kekerasan 35 ° ~ 45 °). Memerlukan perhatian terhadap langkah-langkah anti-statik dan pencegahan ubah bentuk semasa penghantaran.

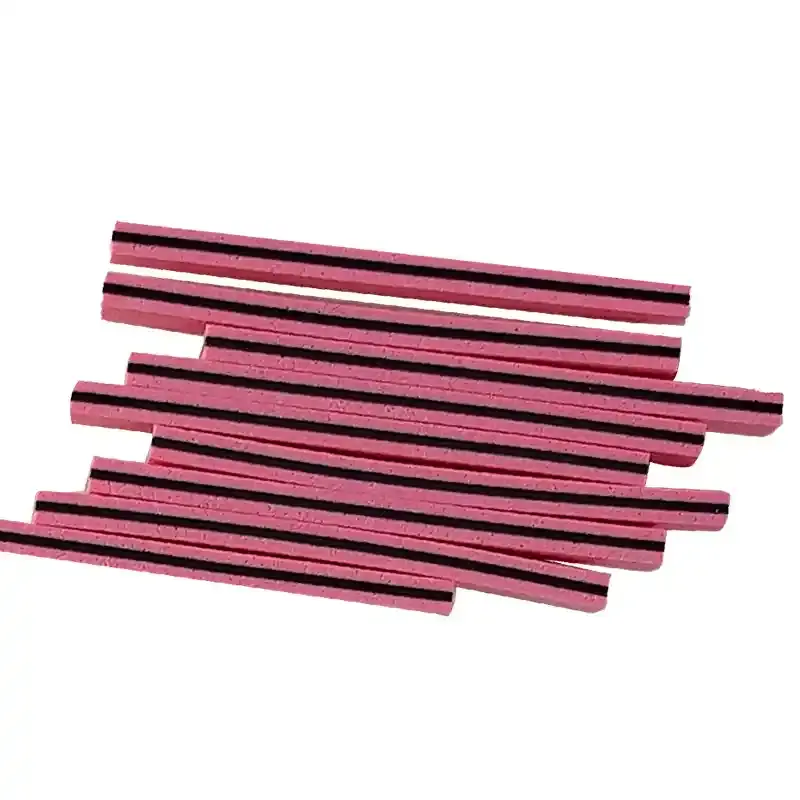

Silikon berbuih (getah buih): tahan lasak dan pencemaran (kekerasan 20 ° ~ 30 °). Rintangan ubah bentuk yang sangat baik. Memerlukan penekanan pada perlindungan kelembapan. (Kekuatan lapisan karbon konduktif teras untuk kedua -duanya ialah 65 ° ~ 75 °).

Parameter Dimensi & Elektrik Teras:

Pitch (0.05/0.1/0.18mm): Peraturan Emas! Pastikan setiap pad PCB dilindungi oleh sekurang-kurangnya 3 lapisan konduktif (4-5 lapisan yang disyorkan untuk padang 0.05mm). Ini adalah asas untuk integriti isyarat.

Lebar lapisan konduktif (0.4 ~ 1.0mm): Mempengaruhi kekerasan penyambung keseluruhan dan reka bentuk ketinggian. Peraturan umum: Lebar penyambung ≤2.0mm dengan lapisan konduktif 0.6mm; ≥2.0mm pasangan dengan 0.8mm.

Sudut Tilt (Kecenderungan Lapisan Konduktif): Biasanya dikawal ke ≤2 °.

Ketinggian (kritikal!): Formula pengiraan: ketinggian penyambung = H × (1 + nisbah mampatan). H ialah jurang teoretikal antara langkah LCD bahagian bawah dan permukaan atas PCB selepas pemasangan (H = PCB Height Surface - Ketebalan Bingkai Logam - Ketinggian RIB - Ketebalan LCD ITO).

Nisbah Mampatan (Lifeline!): STRICTLY mengekalkan 10%~ 15%! Di bawah 10% risiko hubungan lemah dan impedans yang tidak stabil; Di atas 15% boleh menghancurkan penyambung atau meledingkan PCB, menyebabkan kegagalan perhimpunan atau kerosakan.

Prestasi elektrik: Resistiviti lapisan konduktif mestilah sangat rendah (mis., Namun taip ≤1.1 Ω · cm), dan resistiviti lapisan penebat sangat tinggi (≥10^12 Ω · cm), memastikan konduksi yang cekap dan pengasingan sempurna.

Aplikasi yang luas, kehadiran di mana -mana

Dari kalkulator poket, meter pintar, dan skrin monitor perubatan, untuk memaparkan automotif, antara muka kawalan industri, dan peranti komunikasi, penyambung elastomer konduktif LCM, dengan saiz padat mereka, kebolehpercayaan yang tinggi, dan pemasangan mudah, berfungsi sebagai "pahlawan yang tidak meniru".

Kesimpulan

Jalur zebra kecil membawa sambungan yang ketara. Sangat memahami sifat bahannya dan mengawal parameter utama (terutamanya peraturan liputan padang, pelbagai nisbah mampatan, dan pengiraan ketinggian) adalah pusat untuk memastikan prestasi paparan yang stabil dan operasi jangka panjang peranti elektronik. Pilih penyelesaian penyambung elastomer konduktif profesional dan boleh dipercayai untuk menanamkan kestabilan ke dalam sambungan elektronik ketepatan anda!
