Reka Bentuk Antara Muka RGB: Gerbang ke paparan kecekapan tinggi dalam skrin LCD tersuai

  Dalam teknologi paparan moden, antara muka RGB berdiri sebagai penyelesaian arus perdana untuk memacu skrin LCD-terutamanya paparan berprestasi tinggi seperti TFT-terima kasih keupayaannya untuk menghantar data imej penuh warna pada kelajuan tinggi. Sebagai pengeluar paparan LCD yang berpengalaman, CNK Electronics (CNK) memahami bagaimana reka bentuk antara muka RGB kritikal memberi kesan kepada kualiti paparan. Intinya terletak pada konfigurasi parameter parameter yang sepadan dengan polaritas dan pemasaan parameter, yang membentuk landasan teknikal untuk visual yang stabil, licin dan warna yang kaya dan sahih.

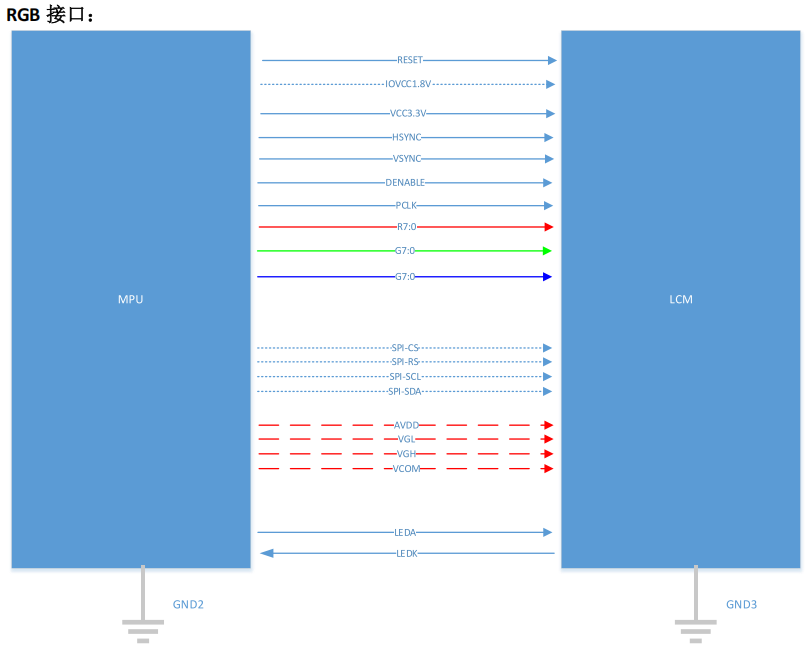

Operasi dwi-mod, keserasian fleksibel antara muka RGB terutamanya menawarkan dua mod kerja yang cekap:

Mod DEN (Data Dayakan Keutamaan): Di sini, isyarat membolehkan adalah kunci untuk mengawal tetingkap data yang sah. Fasa isyarat jam PCLK (penghantaran tepi tepi/kelebihan kelebihan) mesti disegerakkan dengan modul LCD; Jika tidak, rasuah skrin mungkin berlaku. Penghantaran data selari melalui merah (R7 ~ R0), hijau (G7 ~ g0), dan garis biru (B7 ~ b0) 8-bit menyampaikan 16.77 juta warna. HSYNC dan VSYNC boleh dipermudahkan dalam mod ini.

Mod Sync (Keutamaan Isyarat Penyegerakan): Mod ini bergantung pada isyarat HSINC (Sync Mendatar) dan VSYNC (Sync Vertical) untuk menentukan kawasan paparan aktif. Negeri aktif mereka (biasanya efektif tinggi) mesti selaras dengan platform memandu; Jika tidak, misalignment atau skrin kosong boleh menyebabkan. Penyegerakan fasa PCLK kekal kritikal, dengan penghantaran data R/G/B sama dengan mod DEN.

Essentials Reka bentuk: Kejayaan terletak pada butiran terperinci Poin Kritikal permintaan dalam reka bentuk antara muka RGB:

1. Pengesahan Sequence Line Data: Apabila antara muka skrin menggunakan label generik seperti DB0-DB24, adalah penting untuk mengesahkan susunan isyarat RGB yang tepat dalam bas dengan pembekal modul LCD. Pesanan yang tidak betul menyebabkan herotan warna yang teruk.

2. Batasan Fungsian: Antara muka RGB tulen adalah "saluran data paparan sehala" berkelajuan tinggi yang tidak dapat menghantar arahan inisialisasi atau status bacaan. Oleh itu, dalam projek LCD tersuai, ia sering bekerjasama dengan antara muka kawalan seperti SPI, yang mengendalikan permulaan dan pengurusan skrin.

  Sebagai pengeluar paparan LCD adat profesional, kami menyedari bagaimana variasi masa yang halus dan pencocokan polariti isyarat yang tepat menentukan kestabilan skrin LCD. Bersekutu dengan CNK untuk sokongan teknikal akhir-ke-akhir-dari analisis spesifikasi antara muka dan panduan reka bentuk kepada pembangunan LCD tersuai-Memastikan penyelesaian paparan anda bersinar dengan ketepatan dalam dunia visual berkelajuan tinggi, penuh warna.

Mengenai CNK

  Ditubuhkan di Shenzhen pada tahun 2010, CNK Electronics (CNK secara ringkas) memperluaskan kilang terkemuka di dunia di Longyan, Fujian pada tahun 2019. Ia adalah perusahaan khusus dan inovatif yang mengkhususkan diri dalam reka bentuk, pembangunan, pengeluaran dan jualan produk paparan. CNK menyediakan pelanggan dengan pelbagai modul, penyelesaian, dan perkhidmatan paparan bersaiz kecil dan sederhana dengan kualiti yang sangat baik di seluruh dunia. Berorientasikan teknologi dan berkualiti tinggi, CNK terus membangun pembangunan, berfungsi untuk menawarkan perkhidmatan yang lebih baik dan stabil.
