Adakah skrin LCD anda menunjukkan warna ganjil? Panduan Diagnosis 3-Langkah!

Apabila peralatan perindustrian memaparkan tiba -tiba berubah menjadi warna biru, kemerahan, atau menunjukkan warna yang diputarbelitkan, ia bukan sekadar gangguan operasi -ia boleh menandakan masalah perkakasan atau isyarat yang mendasari.

  Dalam bidang kritikal seperti pemantauan kuasa, peranti perubatan, atau sistem automotif, ketepatan paparan adalah penting untuk keselamatan dan kecekapan. Jangan panik apabila warna menjadi penyangak; Penyelesaian masalah sistematik adalah kunci!

Langkah 1: Sediakan dengan kelabu - mengasingkan masalah!

  Mulakan dengan melepaskan kerumitan warna. Paparkan kandungan hitam dan putih tulen. Sekiranya anda melihat patch yang tidak normal, coretan, latar belakang yang tidak sekata, atau dimming/mencerahkan setempat, masalahnya mungkin menunjukkan kerosakan fizikal (mis., Tanda tekanan, piksel mati), kegagalan latar belakang, atau voltan memandu yang tidak stabil. Langkah ini dengan cepat mengenal pasti sama ada ia adalah "kecederaan perkakasan" atau "gejala warna" yang lebih mendalam.

Langkah 2: Pemeriksaan Warna Utama - Pinpoint Saluran Rosak!

  Jika skala kelabu kelihatan normal, fokus beralih kepada pemprosesan isyarat. Mengendalikan ujian merah, hijau, dan biru individu. Paparkan skrin penuh skrin penuh merah, hijau, dan biru secara berurutan. Perhatikan dengan teliti: Adakah warna hilang? Tidak normal? Atau menunjukkan warna yang tidak dijangka? Sebagai contoh, bintik-bintik merah jambu/kuning semasa ujian merah menunjukkan isu-isu seperti litar sub-piksel yang rosak, kabel flex FPC yang longgar, atau output saluran warna yang rosak di IC pemandu. Ini "triage warna" dengan tepat mengesan punca akar.

Langkah 3: Decode Pesanan - Padankan Tetapan RGB/BGR!

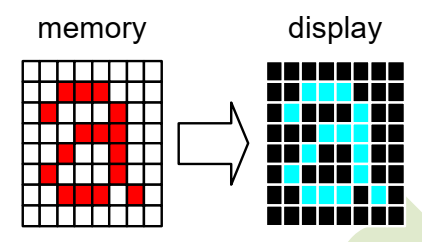

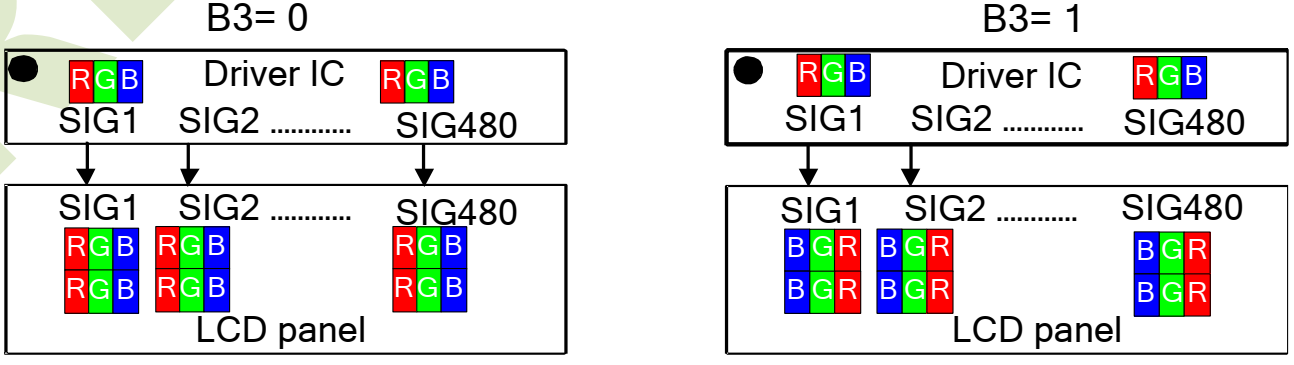

  Sekiranya isu-isu berterusan, pelakunya mungkin terletak pada protokol komunikasi perisian perkakasan-khusus, khususnya, pesanan data warna! Skrin LCD boleh menggunakan susunan subpiksel RGB atau BGR. Jika mainboard (MCU/SOC) mengeluarkan data dalam urutan RGB manakala skrin LCD mungkir ke BGR (atau sebaliknya), warna akan terbalik sepenuhnya (mis., Merah menjadi biru)! Sentiasa menyemak spesifikasi skrin dengan tetapan pemacu platform, memastikan format warna atau pesanan piksel sejajar dengan sempurna. Langkah ini menjembatani "jurang bahasa warna," memulihkan visual yang tepat.

  Menghadapi isu -isu yang berterusan? Sebagai pengeluar paparan LCD China yang terkemuka, CNK Electronics menawarkan penyelesaian yang disesuaikan. Sesuaikan modul LCD dengan konfigurasi RGB yang tepat untuk integrasi lancar. Hubungi kami untuk memaparkan kejuruteraan untuk memberikan kejelasan, kebolehpercayaan, dan prestasi.
